涡街流量计配套积算仪在蒸汽测量中的问题探讨

摘要:积算仪是供热公司用于结算与企业、用户之间费用的主要仪表,其最终贸易结算是按仪表所示的累计值结算,本文主要针对配涡街流量计、介质为过热蒸汽的流量积算仪,来进行最终数据会出现的几点问题的讨论。
积算仪作为贸易结算的计量仪表,其最终的累计值是否合格,是关系到供热双方之间经济利益是否合理的重要依据。先来看一下流量积算仪的工作原理:它是通过与之配套的流量变送器、流量传感器和其他变送器输出电信号的采集,用一定的数学模型计算出瞬时流量、累计流量等,并进行显示和储存。与之配套的传感器,通常有标准节流装置、涡街、涡轮、电磁、超声波流量传感器或变送器等,以及补偿用的压力变送器、差压变送器、温度变送器等等。通俗来讲,影响积算仪累计数据的因素是压力、温度和流量。下面就其中一种工作方式来具体讨论。

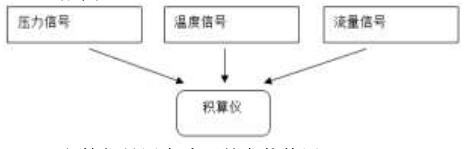

1、配图
2、积算仪是用户购买并安装使用
用于与供热企业之间贸易结算的计量器具,仪表内部的参数设置,是正确计量的前提,所以积算仪通常需要妥善管理,比如使用方对其加锁安置,供热方掌握仪表参数修改的密码,如此可以避免因管理混乱造成的纠纷。
3、根据用户的实际使用情况来设置合理的工作方式
我们就其中一种常见的过热蒸汽,即需要实时采集管道内的压力、温度、频率信号的信息,来进行计算处理,从而显示结算数据,来进行讨论。
标准累计流量值公式:Q=3.6*f*d*t/k
d=(19.44*P)/(T-0.151*P+2.1627)
上述公式d为蒸汽密度,影响其大小的因素是压力和温度。积算仪里设置好各项需要的参数,只要将压力、温度信号进行补偿,就可以显示对应累计值。
(1)压力信号来源是通过压力变送器给出。例:压力变送器的输入信号量程为(0-1.6)MPa,输出为(4-20)mA,若输入1.6MPa,输出20mA,那么积算仪的输入信号即为20mA,输出为1.6MPa,从而参与密度的运算。假设,积算仪内部参数压力量程被修改为(0-1.7)MPa,而压力变送器输入依然为1.6MPa,输出20mA,那么积算仪的输入信号为20mA,输出却变为1.7MPa,压力增大,密度则增加,累计流量增加。
(2)温度信号来源是通过铂电阻给出。此项在积算仪的内部参数设置中,对结果并无直接的影响,由密度公式可见,温度越小,密度越大,流量越大。
(3)k在公式中,是指流量计的仪表系数,在积算仪参数里,这一项是根据同期检定的流量计数据来如实修改,如果不一致,则对最终累计数据,有很大的影响。
4、以上是几种常见的纠纷可能牵扯到的几点问题
但就积算仪本身来讲,根据检定规程里规定的几项检定内容,并没有牵扯到修改内部参数这个问题,所以,无论在哪种参数设置下,其对应的最终数据,只要是合格的,那么该积算仪就是合格的。所以,基于这一点,就更需要双方加强监督管理,避免出现不必要的经济损失。
