靶式流量计工作原理

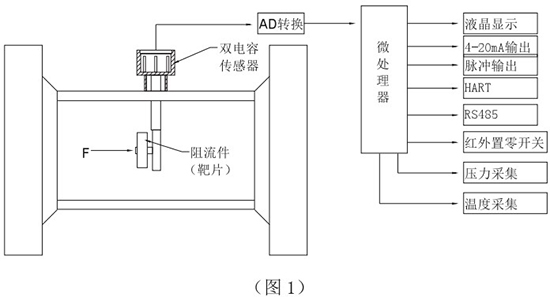

当介质在测量管中流动时,因其自身的动能通过阻流件(靶片)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比。阻流件(靶片)接受的作用力F,经刚性连接的传递件(测杆)传至双电容传感器,双电容传感器产生电容差经高精度AD芯片进行处理,直接输出数字信号,由此,通过AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量,其工作原理见示意(图1):

靶式流量计工作原理图


靶式流量计结构

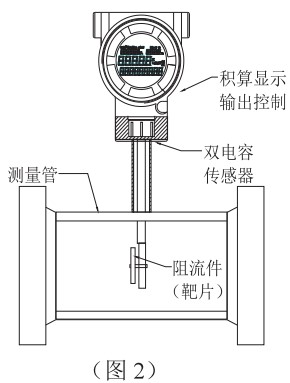

电容式靶式流量计主要由测量管(外壳)、双电容传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的双电容传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如右(图2):

靶式流量计结构图


靶式流量计特点

1.采用大屏液晶显示,可同时显示多组参量,读数更直观;

2.整台仪表在设计中无可动部件,插入式结构,拆卸方便;

3.可选用多种防腐及耐高低温材质(如哈氏合金,钛等);

4.整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压;

5.仪表内设自检程序,故障现象一目了然;

6.传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

7.具有多种安装方式供选择,如选择在线插入式,安装费用低;

8.具有一体化温度、压力补偿,直接输出质量或标方;

9.具有可选小信号切除、非线性修正、滤波时间可选择;

10.能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量;

11.计量准确,精度可达到0.2%;

12.重复性好,一般为0.05~0.08%,测量快递;

13.压力损失小,仅为标准孔板的1/2△P左右;

14.抗干扰,抗杂质能力特强;

15.可根据实际需要更换阻流件(靶片)而改变流量范围;

16.安装简单方便,*易维护;

17.多种输出形式,能远传各种参数;

18.抗震动性强,一定范围内可测脉动流。

靶式流量计产品分类图

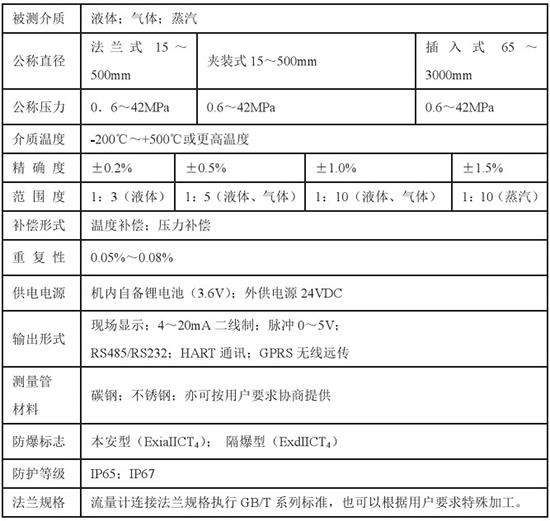

靶式流量计技术指标

靶式流量计技术参数对照表

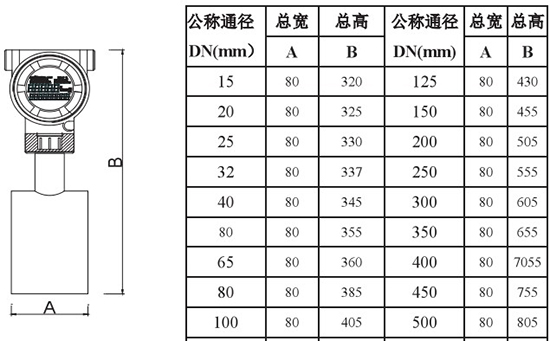

靶式流量计外形及尺寸

靶式流量计外形尺寸对照表一

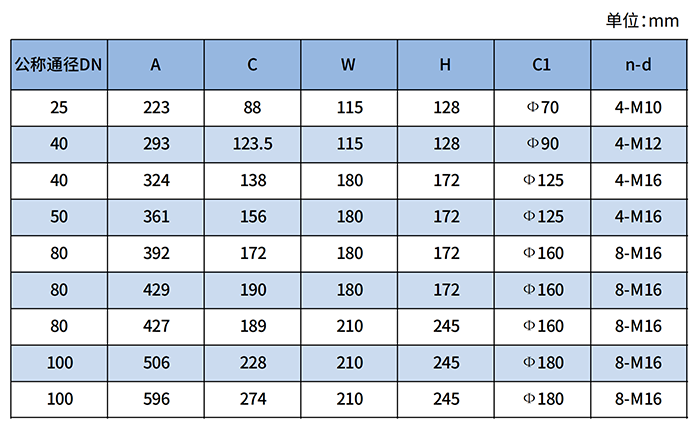

靶式流量计外形尺寸对照表二

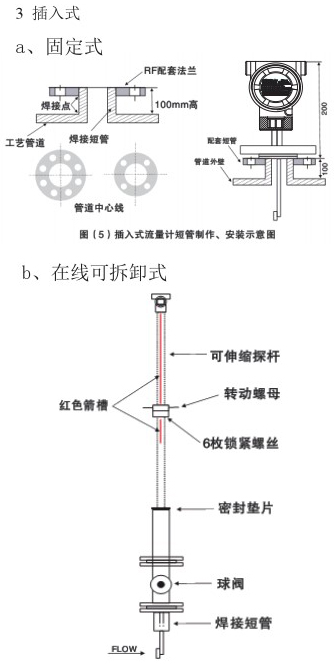

靶式流量计插入式安装示意图

连接短管及法兰公称直径气体采用DN100mm,液体采用DN50mm,法兰规格采用国标1.6MPa、2.5MPa、4.0MPa,密封面形式RF。

连接法兰规格

a、法兰规格:公称压力0.6MPa~42.0MPa;

b、法兰尺寸主要采用**标准GB/T系列,并可采用化工行业标准HG系列、机械行业标准JB/T系列,也可协商提供按照客户要求的法兰。


靶式流量计的安装及要求

1.流量计的安装

高温型(80度至500度)、常温型(-30度至70度)、低温型(-200度至-40度)

a.常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装(以出厂效验单为准);

b.介质工作温度在300度以上时,用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度),同理工作温度-100度以下的介质,也要采取防冻措施;

c.为保证流量计准确计量,要求设置前后直管段;(图8)

d.为保证流量计在检查及更换时不影响系统工作,应尽量设置旁通阀(3)及切断阀(1、2);(图8)

e.因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;

f.流量计口径与相连的管道口径尺寸尽量相同,以减少流动干扰,造成计量误差;

g.法兰式和夹装式流量计安装时,应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径6-8mm及否同轴,以避免因其产生干扰流而影响计量精确度;

h.插入式流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面,焊接短管高度在100mm(从管道内壁至法兰密封面的距离);(图9)

i.对于新完工的工艺管道,应先进行初步吹扫后再安装流量计;

j.测量管外壁上箭头所指方向为被测介质流向;

k.流量计壳体必须可靠接地,若无接地条件应向厂方说明;

l.流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工(以出厂效验单为准)。

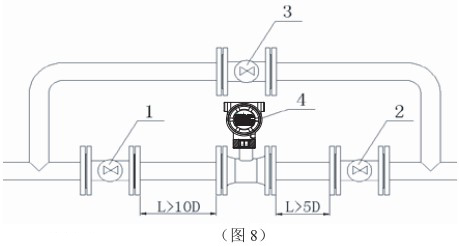

靶式流量计管道安装图

1、2、3分别为前后阀和旁通阀;4为流量计,L≥10D和L≥5D分别为前后直管段长度,D为管道公称直径。

靶式流量计插入式管道安装要求

2.流量计设置零点

注:(流量计安装后必须先进置零操作)

由于电容式力传感器及阻流件有自重,在流量计安装时不在水平方位状况下,需要重新设置流量计零点。

操作程序为:(也可在管道内无介质流动时直接置零,高温型及低温型流量计必须使管道内温度达到工作温度后置零)

靶式流量计零点设置方法

a.关闭流量计下游的阀门;

b.缓慢打开流量计上游阀门,使流量计充满介质;

c.缓慢打开流量计下游阀门,使流量计运行10分钟左右;

d.关闭流量计上、下游阀门,并确定管道内流量为零;

e.用白纸或手指按在“ZERO”位置不小于3S;见(图10)

靶式流量计置零对照表


注意事项

不允许直接在流量计测量管前后端安装阀门、弯头等*大改变流体流态的部件。

如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。

靶式流量计现场安装使用图


靶式流量计接线

a、24V供电型

1.24V供电型流量可具备多种输出方式,

a.电流输出:4~20mA;电源:16-32VDC,二线制;

b.脉冲输出:0~1000Hz;内阻1000Ω;电源:16-32VDC;10mA(带背光20mA);

c.RS485接口:电源:16-32VDC;10mA(带背光20mA);

d.电流输出+HART:4~20mA;电源:16-32VDC,二线制;

2.电流输出特性(图4)

靶式流量计电流输出曲线图

以上图中Imin为流量计*小显示流量所对应的电流输出值,其输出值的大小为:

靶式流量计电流输出值计算公式

同理:可计算出满量程输出范围内任-输出电流及对应流量值。

3.0~1000HZ脉冲输出特性(图5)

靶式流量计脉冲输出特性图

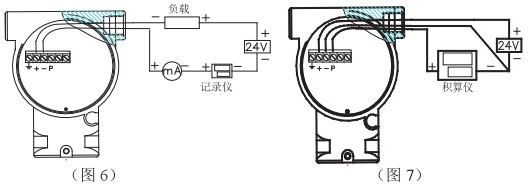

4.仪表接线

a.流量计信号输出线电气连接口规格为:M20×1.5

b.4~20mA电流输出为二线制(图6)

c.脉冲输出为三线制(图7)

靶式流量计接线图

b、3.6V电池供电型

3.6V电池供电型的流量计,无法显示电池的容量,当电池电压越来越低时,显示会慢慢变模糊,应**更换电池。更换电池应为相同技术参数的电池,我公司电池可使用两年。(可向我厂咨询或购买)

为提高电池的使用时间,可通过修改滤波系数LP参数,该值设置越大,则代表可以使用更长时间,但流量计采集速度将会变慢。
