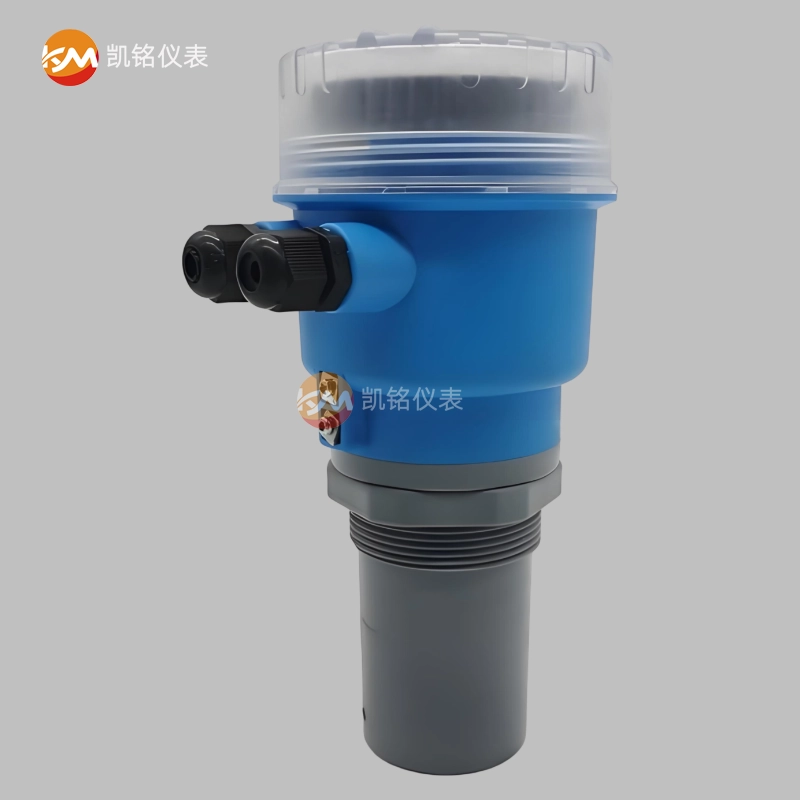

超声波液位计概述

超声波液位计具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点,广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业,适用酸、碱、盐、防腐、高温、防爆等各种领域。

本仪器可通过4~20mA或RS485(Modbus协议)连接到各种DCS系统中,为工业的自动化运行,提供实时的液位数据。

超声波液位计产品分类图


超声波液位计具有如下特点

1.稳定可靠

我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件,完全可以直接替代国外进口仪表。

2.**技术

**的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。

3.精度高

我公司拥有的声波智能**技术,使超声波液位计的精度大大提高,液位精度达到±0.3%,能够抗各种干扰波。

4.故障率低、易安装、易维护

本仪器是一种非接触式仪表,不跟液体直接接触,因此故障率较低。仪表提供多种安装方式,用户完全可以通过本手册进行仪表标定。

5.多种防护

仪表的防护等级达到IP65;所有的输入、输出线均具有防雷、防短路的保护功能。

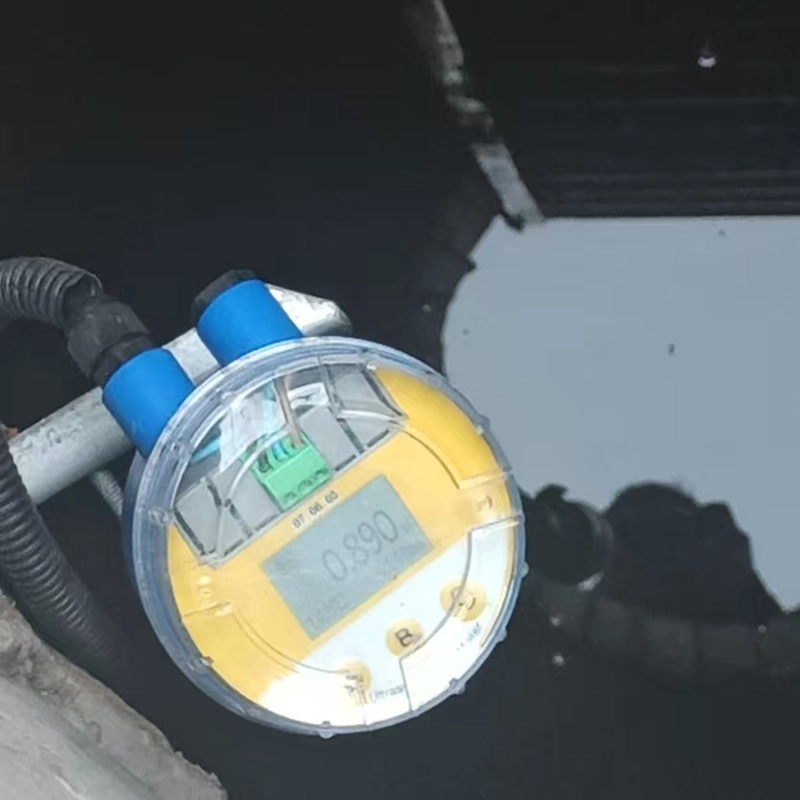

超声波液位计现场使用图


超声波液位计产品详情

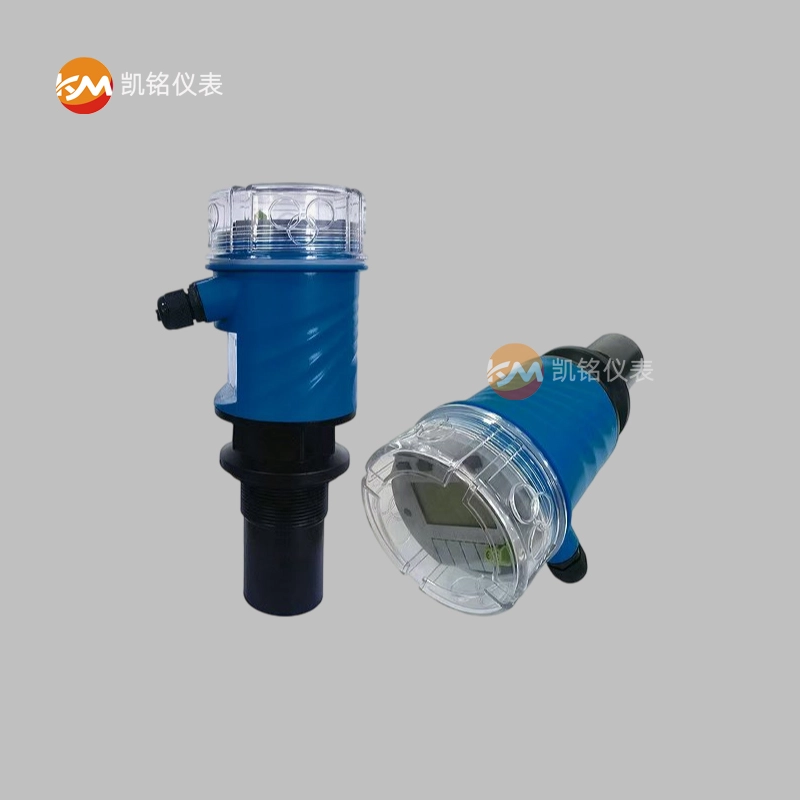

超声波液位计一体式技术参数图

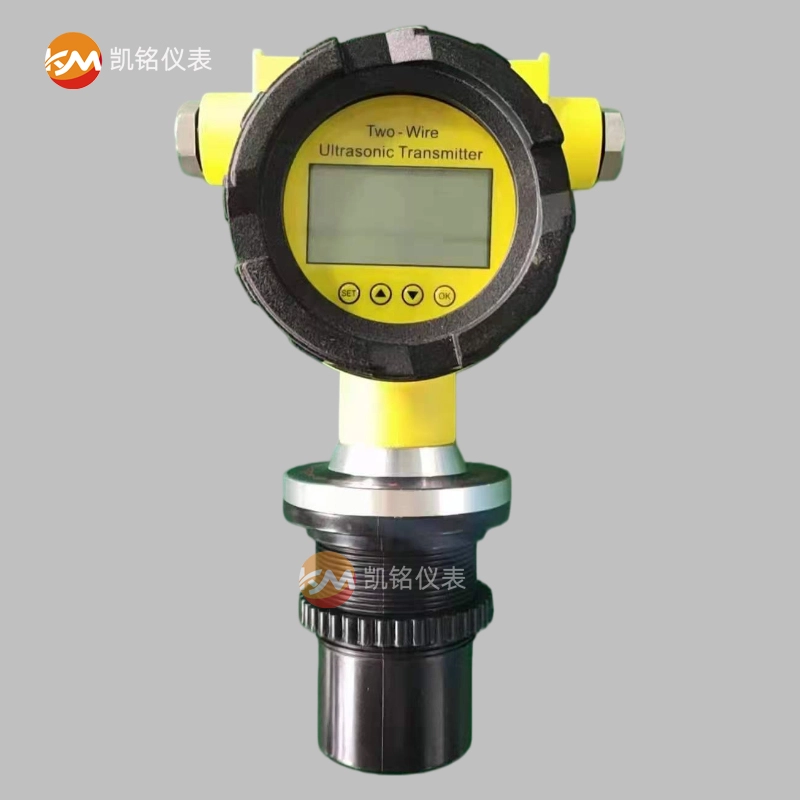

超声波液位计防爆一体式技术参数图

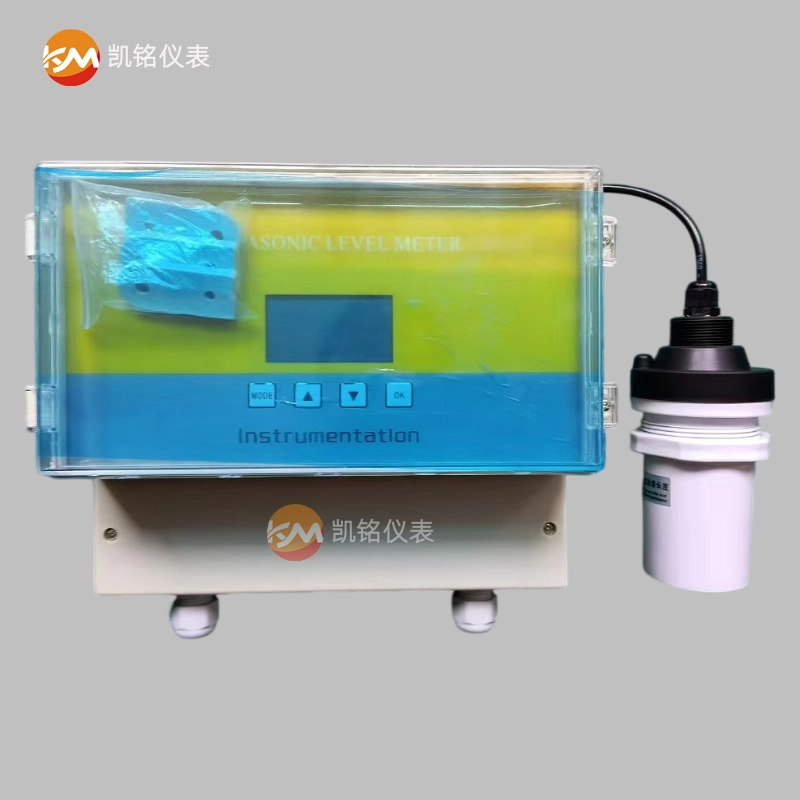

超声波液位计分体式技术参数图


超声波液位计技术指标及选型代码

超声波液位计技术参数表


超声波液位计仪器安装

1仪表尺寸图如下:

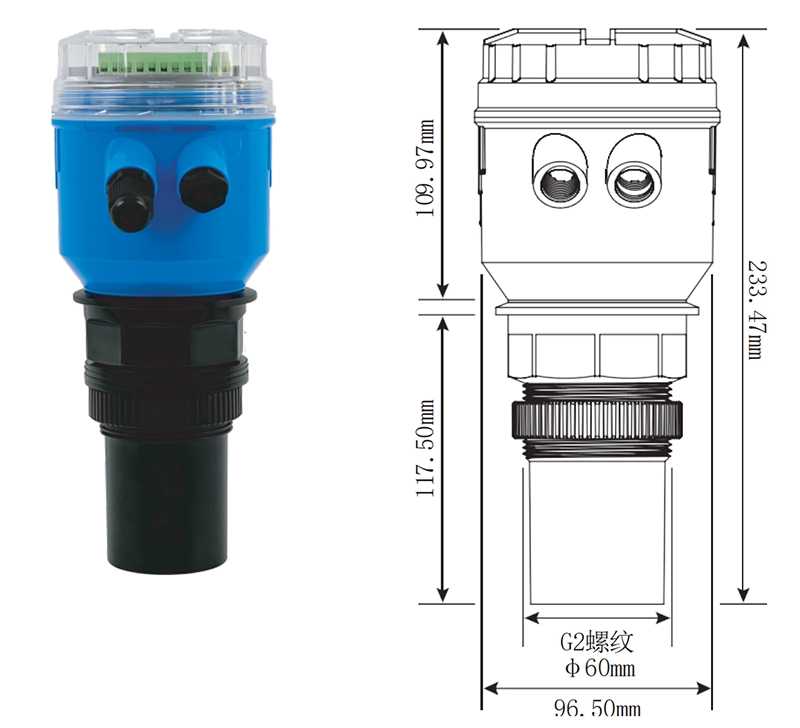

超声波液位计外形尺寸图

注:仪表尺寸会根据型号的不同而有所改变,若有不同会预先告知。

2 仪表安装方式

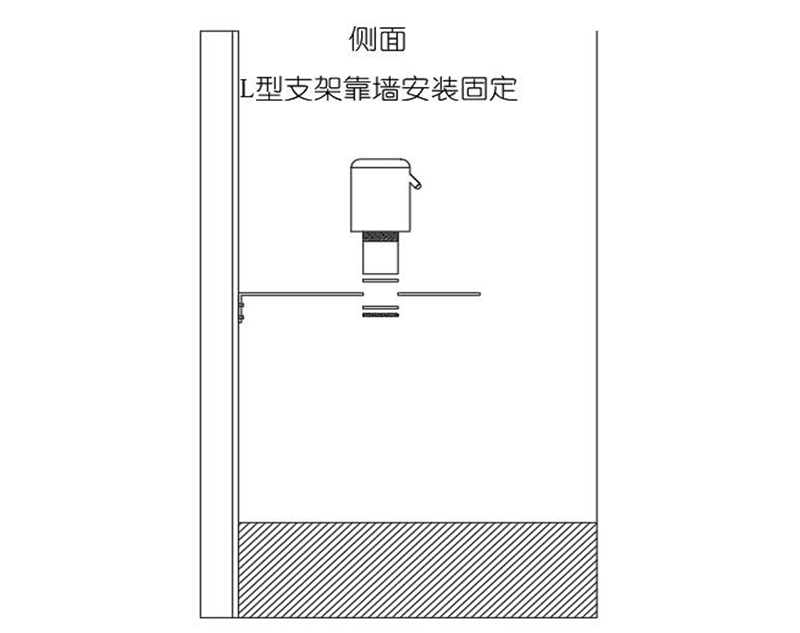

支架安装:在被测液体上方水平固定L型支架,用螺丝将液位仪固定在支架上。

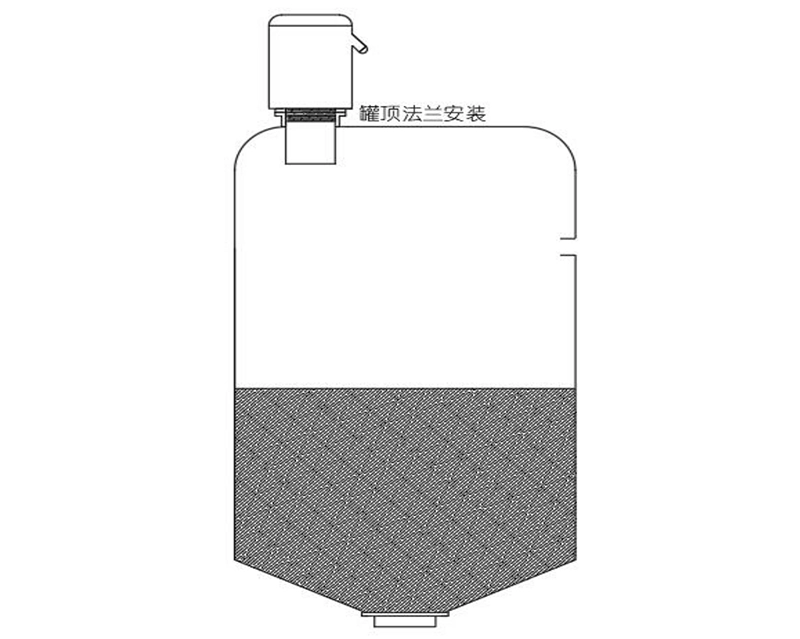

法兰安装:安装时,先将法兰固定在铁板或盲板上,然后将仪表固定在法兰上。

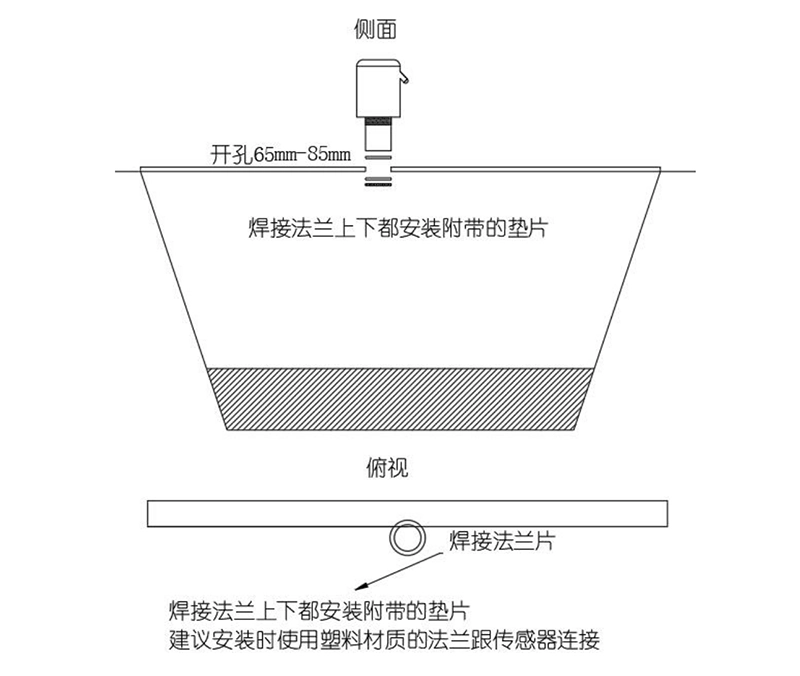

超声波液位计安装示意图

3 仪表安装原则

1)换能器发射面到*低液位的距离,应小于选购仪表的量程。

2)换能器发射面到*高液位的距离,应大于选购仪表的盲区。

3)换能器的发射面应该与液体表面保持平行。

4)换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。

5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.5m以上。

6)若换能器发射面到*高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管需和液面垂直,内壁要保持光滑。

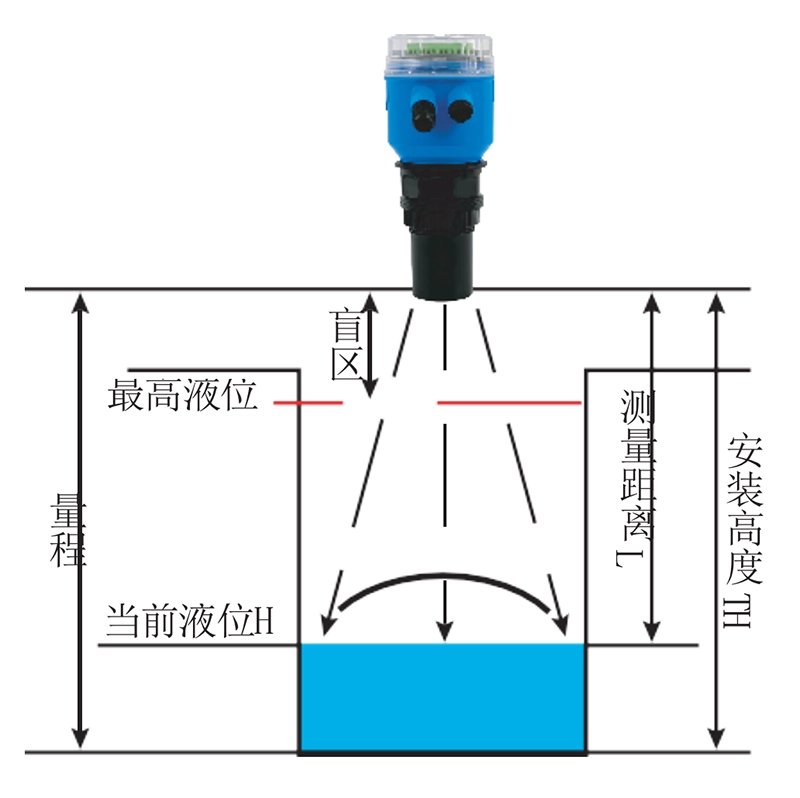

超声波液位计工作原理图

4 安装注意事项

1)仪表外壳*好与大地可靠相连。

2)电线、电缆保护管,要注意防止积水过多。

3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,*好在仪表的进出线端另外安装专用的防雷装置。

4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,*好在液位仪周围加设防高、低温装置。

5 仪表接线

针拧开后盖即可看见仪表的接线板,如下图所示:

超声波液位计接线图

接线柱说明:

额定电压:DC24V,4~20mA电流输出, XPS02:+接BA-2二芯专用电缆红线跟黑线,-接BA-2二芯专用电缆屏蔽线。

BA-2二芯专用电缆说明:

超声波液位计电缆线说明图

注意:

1)BA-2专用电缆的长度应(分体机专用)≤50米

2)超声波液位计到控制室的距离应≤1200米

3)给DC24V电源上电前后,请仔细检查电源的*性,注意不要接反。

4)仪表使用DC24V时,在仪表上电后,仪表电源输入端的电压不低于21V。

5)4~20mA输出线的*大负载应小于500欧姆。
