双金属温度计产品概述

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

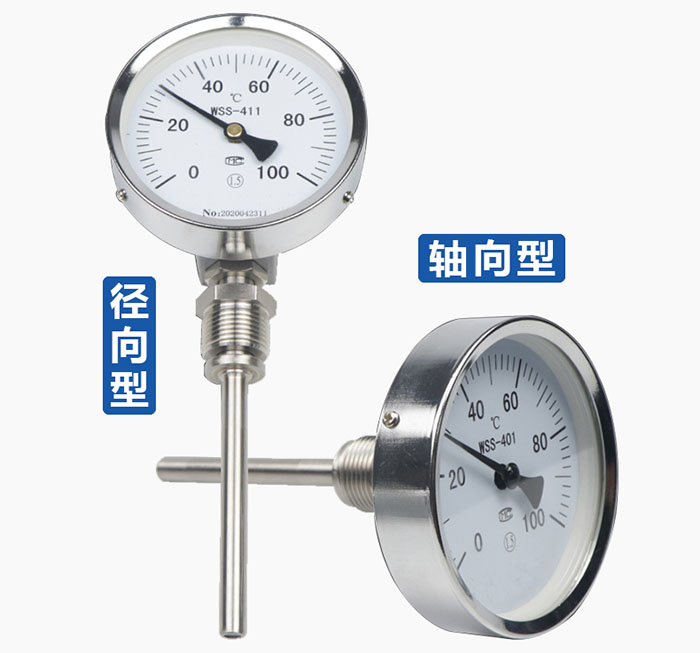

双金属温度计产品图


双金属温度计特点

1.现场显示温度,直观方便。

2.安全可靠,使用寿命长。

3.多种结构形式,可满足不同要求。

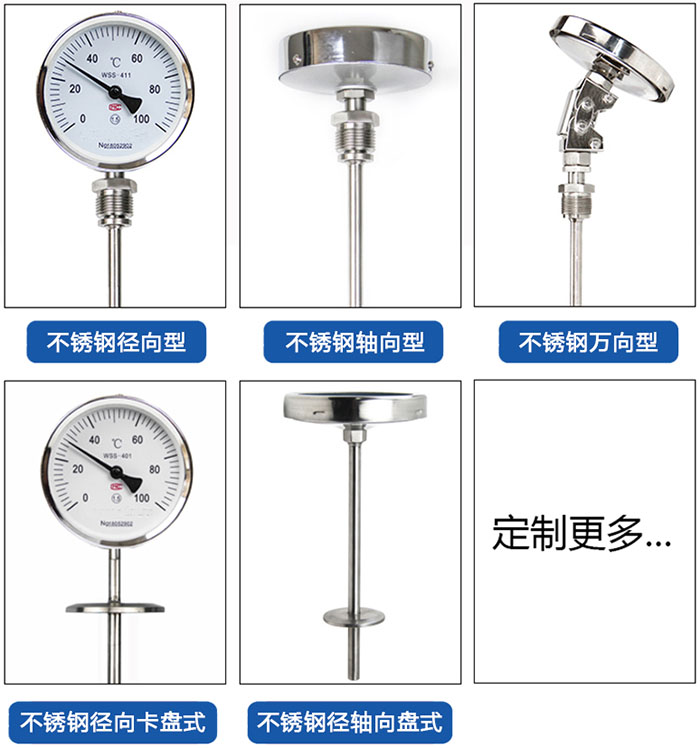

双金属温度计产品分类图


双金属温度计工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热电势所应的温度值。


双金属温度计主要技术参数

1.产品执行标准:JB/T8803-1998;GB38369-83

2.标度盘公称直径:60,100,150

3.精度等级:(1.0)1.5

4.热响应时间:≤40s

5.防护等级:IP55

6.角度调整误差:角度调整误差应不超过其量程的1.0%

7.回差:温度计回差应不大于基本误差限的绝对值

8.重复性:温度计重复性*限范围值应不大于基本误差限绝对值的1/2

9.测温范围:

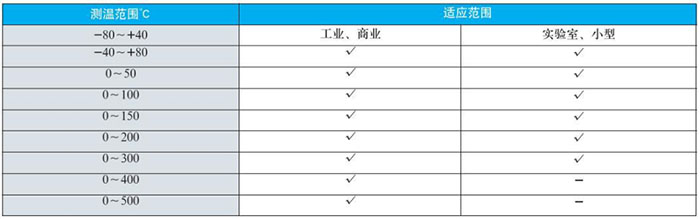

双金属温度计测温范围对照表

10.正常工作大气条件:

双金属温度计工作大气条件对照表

11.测量端形式:

双金属温度计测量端结构图

12.外形尺寸:

双金属温度计外形尺寸对照表


双金属温度计安装固定形式

1.可动外螺纹管接头

双金属温度计可动外螺纹管接头尺寸图

2.可动内螺纹管接头

双金属温度计可动内螺纹管接头尺寸图

3.固定螺纹接头

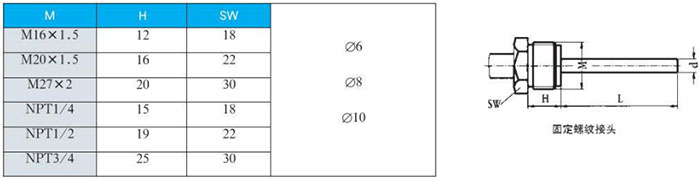

双金属温度计固定螺纹接头尺寸图

4.卡套螺纹接头

双金属温度计卡套螺纹接头尺寸图

5.卡套法兰接头

双金属温度计卡套法兰接头尺寸图

6.固定法兰

双金属温度计固定法兰尺寸图

注:可提供ANSI、JB、HG等标准法兰


双金属温度计型号表示

双金属温度计规格型号对照表


双金属温度计型号规格及测量范围

双金属温度计测量范围对照表


双金属温度计使用与维修

1、为保证温度计的正确性,尾管浸入被测介质的深度视尾管长度不同应在75以上。

2、读数时视线应与标度盘垂直。

3、温度计在正常使用后(一般不超过一年)应按工业双金属温度计有关检定规程进行定期检定。

4、热套式温度计使用过程中遇到损坏需要更换时,只需逆时针松动螺母1,然后旋出表芯2,保护套3留在设备中,将新的表芯装入,勿使双金属螺管与保护套底部接触,旋紧螺母1即可。

5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管,切勿使其弯曲变形。

双金属温度计正确安装示意图

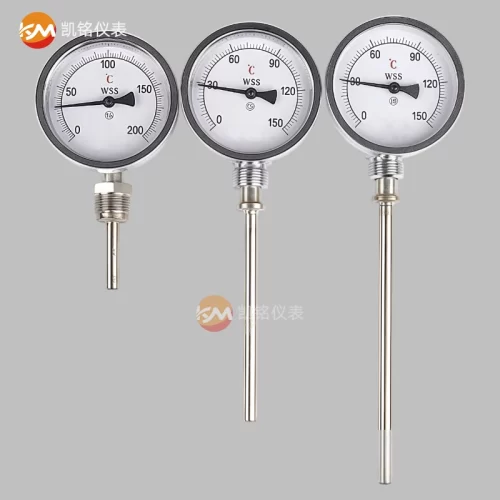

指针式双金属温度计
指针式双金属温度计
卫生级双金属温度计
卫生级双金属温度计
表盘式双金属温度计
表盘式双金属温度计
法兰式双金属温度计
法兰式双金属温度计
固定螺纹双金属温度计
固定螺纹双金属温度计
防腐双金属温度计
防腐双金属温度计
数字双金属温度计
数字双金属温度计
抽芯式双金属温度计
抽芯式双金属温度计
一体化双金属温度计
一体化双金属温度计
热套式双金属温度计
热套式双金属温度计

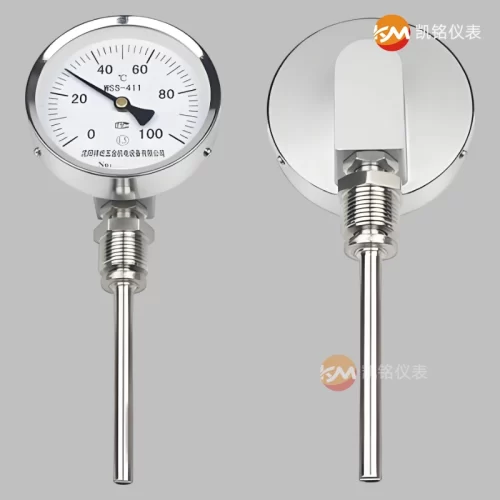

径向型双金属温度计
径向型双金属温度计
耐震双金属温度计
耐震双金属温度计
不锈钢双金属温度计
不锈钢双金属温度计
数显双金属温度计
数显双金属温度计
工业双金属温度计
工业双金属温度计
热电阻双金属温度计
热电阻双金属温度计
轴向双金属温度计
轴向双金属温度计

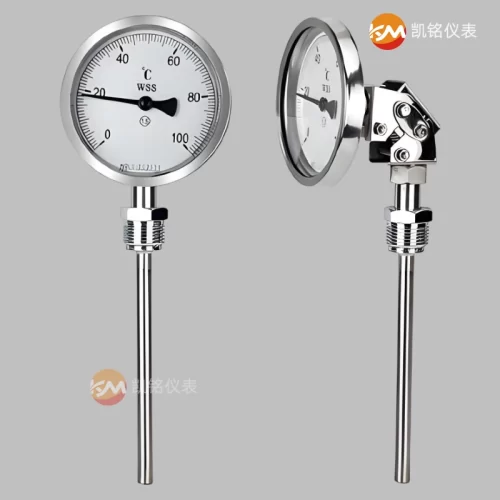

万向型双金属温度计
