涡街流量计和涡轮流量计的区别
涡街流量计产品的种类和适用范围
1． LUGB 系列满管型压电式涡街流量仪表
2． LUGB 系列插入型压电式涡街流量仪表
3． LUGE 系列满管型电容式涡街流量仪表
4． LUGE 系列插入型电容式涡街流量仪表
5． LUGB/E 系列电池供电型涡街流量仪表
6． 潜水型/分体型涡街流量仪表（协议订货）
7． 多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示
8． 智能流量积算仪，数码管显示
LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
涡街流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中 St＝0.17 的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）
涡街流量计主要技术指标
气体涡轮流量计产品特点、用途和适用范围
很高兴您购买本款智能气体涡轮流量计，该流量计是我公司新研发的新型气体涡轮流量计，借鉴航空技术的先进理念综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
结合现代化的加工设备，应用完善有效的工艺手段。生产的流量计结构合理，耐用性好，重复性好，安装方便简洁。我公司为广大用户提供高可靠性的产品，研发阶段在轴承生产商的配合下，进行了为期八个月的每天24小时连续的耐久性实验，摸透了轴承和结构的可靠性，表芯采用一体化设计。为您提供一流的产品，一流的可靠性保证。减少您的售后负担。
1.1 产品特点
1.优质铝合金涡轮，具有更高的稳流和耐腐蚀作用；
2.专用仪表轴承，摩擦阻力小，密封性好，使用寿命长；
3.计量室与通气室隔绝，保证了仪表的安全性；
4.智能型流量计集微处理器、温度、压力传感器于一体，直接测量被测气体的流量、温度和压力，并自动进行流量跟踪补偿和压缩因子修正运算，显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量，可实时查询温度压力数值；
5..流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
6.仪表具有脉冲信号、模拟信号输出，以及RS485通讯接口，采用专用MODEM，可通过电话网络直接与客户的远程集抄系统相连，实现计算机数据的集中采集和实时管理；
7.智能化仪表系数多点非线性修正；
8.内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；
9.专用液晶显示屏，读数直观方便。智能型流量计可同时显示标况累积流量、标况瞬时流量以及介质的温度、压力等参数；
10.系统低功耗工作，可采用锂电池供电，也可外接电源；
11.具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部数据可永久性保存；
12.可与IC卡预付费系统配套使用，便于贸易结算。
1.2 主要用途
气体涡轮流量计广泛用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如天然气、城市燃气、丙烷、丁烷、空气、氮气等气体的测量。仪表准确度高、重复性好，适用于贸易计量及工业过程检测。智能型流量计集温度、压力于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算，具有优良的低压和高压计量性能，适用于天然气等气体的精确计量。
气体涡轮流量计结构与工作原理

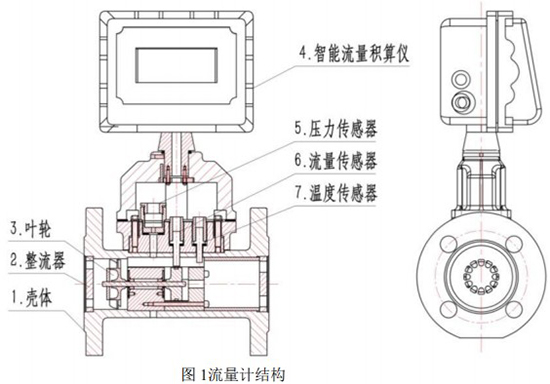

2.1 流量计结构
气体涡轮流量计结构紧凑，主要由壳体、叶轮、传感器（温度、压力、流量）、整流器和积算仪构成。
1.壳体：本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金、碳钢或不锈钢。
2.整流器：强迫流体加速，消除任何可能存在的气流扰动，即使在非理想的安装环境下，也能够保证高精度。
3.叶轮：用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体中间部位，克服摩擦力矩和流体阻力矩旋转。
4.智能流量积算仪：温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。
5.压力传感器：以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
6.流量传感器：安装在靠近叶轮后端，可检测出从同轴转动的信号轮上发出的频率信号。
7.温度传感器：以Pt100/pt1000铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
2.2 工作原理
当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用韦根传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于 LCD屏上。
气体涡轮流量计技术性能及选型指南
1、执行标准
产品执行 GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》
2、精确度等级
在规定的流量范围内和工作条件下流量计的精确度等级为 1.0级和 1.5级
3、流量计参数
4、标准状态条件
P=101.325KPa，T=293.15K
5、使用环境条件
环境温度：-30℃～+65℃
相对湿度：5%～95%
介质温度：-20℃～+80℃
大气压力：86KPa～106KPa
6、工作电源及信号输出
6.1工作电源
A．外电源：＋24VDC±15%，纹波＜5％，适用于 4～20mA输出、脉冲输出、报警输出、RS-485等；
B．内电源：1组 3.6V锂电池（ER26500），当电压低于 3.0V时，出现欠压指示。
6.2整机功耗
A．外电源：<2W;
B．内电源：平均功耗 1mW，可连续使用两年以上。
6.3脉冲输出方式
工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；
定标脉冲信号，与 IC卡阀门控制器配套，高电平幅度≥ 2.8V，低电平幅度≤ 0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤1000Hz。
定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。
6.4 RS-485通信（光电隔离），可实现以下功能：
A．采用 RS-485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；
B．由 RS-485接口与 HW-Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带 15台流量计；
C．由 RS-485接口与 HW-Ⅱ数据采集器配套，可组成宽带网络通信系统，由 INTERNET传输数据，一台数据采集器可带 8台流量计。
6.5 4～20mA标准电流信号（光电隔离）
与标准体积流量成正比，4mA对应 0 m3/h， 20 mA对应最大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。
6.6控制信号输出
A.下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，最大负载电流50mA；
B.上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，最大负载电流50mA；
C.关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
D.电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
7、现场显示功能
A.积算仪显示面板上实时显示工况（或标况）下的温度、压力、瞬时流量、累计流量；
B.报警功能：流量上下限、温度上下限、压力上下限报警，报警方式：字符闪烁。
8、防爆型式与等级
隔爆型：其防爆标志为 ExdIIBT4、ExdIICT4-T6(不含乙炔）；
本安型：其防爆标志为 ExiaIICT4
9、防护等级
IP65
10、电器接口
内螺纹 M20*1.5
11、选型指南
11.1用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
11.2为使流量计的使用性能最佳，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
11.3流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或 RS-485通讯输出。若要求有其它输出功能，请在订货时说明。
