涡街流量计安装前后尺寸

仪表管道安装要求：

1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。

2．上、下游配管内径应相同。如有差异，则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于 0.05Db

3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大 1-2mm

4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游 3-5D处，测温孔应设置在下游 6-8D 处，见图。D为仪表工称口径，单位：mm

5．仪表在在管道上可以水平、垂直或倾斜安装。

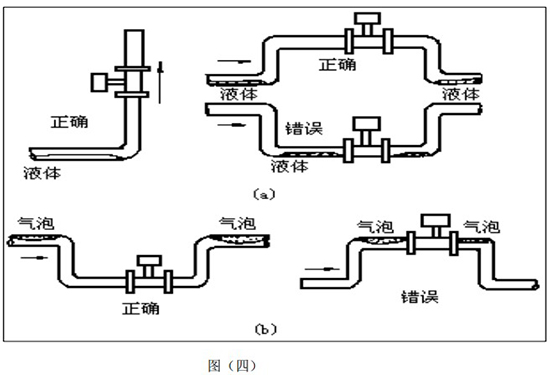

6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图a所示

7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处如图b所示

8．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过 70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

仪表的安装外形尺寸：
