涡街流量计的安装位置要求

涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,遵照生产厂使用说明书的要求执行。

涡街传感器在管道上可以水平、垂直或倾斜安装,但测量液体和气体时为防止气泡和液滴的干扰,安装位置要注意。


1、安装位置

1)液体介质(含气体)



2)气体介质(含液体)

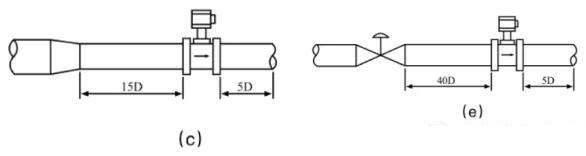

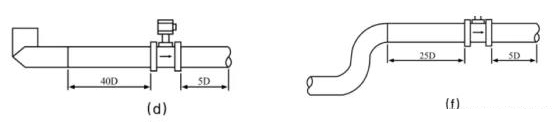

2、直管段要求

1)涡街流量计必须保证上、下游直管段有必要的长度

(1)一个90°弯头

(2)同心扩管


(3)同心收缩全开阀门

(4)不同平面两个90°弯头


(5)调节阀半开阀门

(6)同一平面两个90°弯头



3、仪表与管道连接要求

(1)上、下游配管内径D与传感器内径D′相同,其差异满足下述条件:0.95D≤D′≤1.1D。

(2)配管应与传感器同心,同轴度应不小于0.05D′。

(3)密封垫不能凸入管道内,其内径可比传感器内径大1~2mm。

(4)如需断流检查与清洗传感器,应设置旁通管道如下图所示。


4、管道振动处理

(1)安装时尽量注意避开振动源

(2)采用弹性软管连接,在小口径中可以考虑

(3)加装管道支撑物是有效的减振方法



5、接地处理

(1)布线时应远离强功率电源线

(2)尽量用单独金属套管保护

(3)应遵循“一点接地”原则,接地电阻应小于10Ω。


6、分体温压补偿,温度、压力位置
