高压氧气流量计
LUGB系列高压氧气流量计是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。涡街流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。

高压氧气流量计的工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³) 公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)
高压氧气流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温–25℃~100℃;
7.高温–25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。

高压氧气流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000
高压氧气流量计产品型谱
高压氧气流量计分类




高压氧气流量计安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。

d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。

f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。

Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。

Ⅳ将传感器的前后直管段焊到原工艺管道上。

方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。

Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。


高压氧气流量计的工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³) 公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)
高压氧气流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温–25℃~100℃;
7.高温–25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。

高压氧气流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000
高压氧气流量计产品型谱
型号 | 口径 | 流量范围m³/h | |||||||||
液体 | 气体 | 饱和蒸汽 | |||||||||
LU-25 | DN25 | 1~10 | 25~60 | 10~85 | |||||||
LU-32 | DN32 | 1.5~18 | 15~150 | 14~140 | |||||||
LU-40 | DN40 | 2.2~27 | 22.6~150 | 22~220 | |||||||
LU-50 | DN50 | 4~55 | 35~350 | 35~350 | |||||||
LU-65 | DN65 | 14~200 | 60~600 | 60~600 | |||||||
LU-80 | DN80 | 9~135 | 90~900 | 86~860 | |||||||
LU-100 | DN100 | 14~200 | 140~1400 | 135~1350 | |||||||
LU-125 | DN125 | 12~360 | 220~2200 | 210~2100 | |||||||
LU-150 | DN150 | 30~450 | 350~3500 | 300~3000 | |||||||
LU-200 | DN200 | 56~800 | 550~5500 | 550~5500 | |||||||
LU-250 | DN250 | 45~1500 | 900~9000 | 850~8500 | |||||||
LU-300 | DN300 | 65~2000 | 1360~13600 | 1250~12500 | |||||||
代号 | 功能1 | ||||||||||
N | 无温压补偿 | ||||||||||
Y | 有温压补偿 | ||||||||||
代号 | 输出型号 | ||||||||||
F1 | 4-20mA输出(二线制) | ||||||||||
F2 | 4-20mA输出(三线制) | ||||||||||
F3 | RS485通讯接口 | ||||||||||
代号 | 被测介质 | ||||||||||
J1 | 液体 | ||||||||||
J2 | 气体 | ||||||||||
J3 | 蒸汽 | ||||||||||
代号 | 连接方式 | ||||||||||
L1 | 法兰卡装式 | ||||||||||
L2 | 法兰连接式 | ||||||||||
代号 | 功能2 | ||||||||||
E1 | 1.0级(适用于液体) | ||||||||||
E2 | 1.5级 | ||||||||||
T1 | 常温 | ||||||||||
T2 | 高温 | ||||||||||
T3 | 蒸汽 | ||||||||||
P1 | 1.6MPa | ||||||||||
P2 | 2.5MPa | ||||||||||
P3 | 4.0MPa | ||||||||||
D1 | 内部3.6V供电(不带输出) | ||||||||||
D2 | DC24V供电 | ||||||||||
B1 | 不锈钢(法兰材质) | ||||||||||
B2 | 碳钢(法兰材质) | ||||||||||
高压氧气流量计分类




高压氧气流量计安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

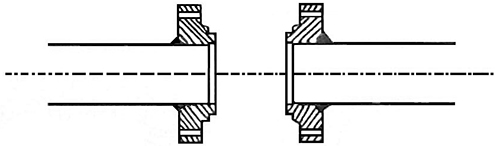

c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。

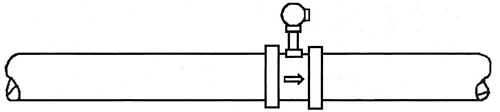

d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。

f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。

Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。

Ⅳ将传感器的前后直管段焊到原工艺管道上。

方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。

Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。
