蒸汽涡街流量计的配线设计

一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

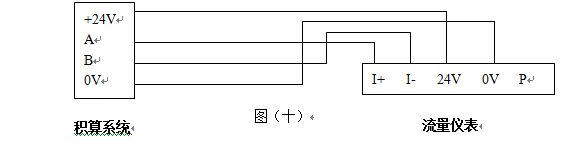

三.带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

四.防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图
