大口径气体流量计

大口径气体流量计概述
LUGB系列智能涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计。在流体中垂直于流动方向插入非流线型漩涡发生体，当流体流过时，在其后两侧交替产生的漩涡列称为卡门涡街。这些漩涡产生交替变化的压力作用于压电传感器上产生交变电信号，该信号与流速成正比，经处理运算后即可求出工况体积流量。具有压力损失小，量程范围宽，精度高，结构简单，无可动件，安装维护量少，测量时几乎不受介质密度、压力、温度、粘度等参数的影响。广泛应用于电力、环保、水处理、冶金等行业。

大口径气体流量计工作原理

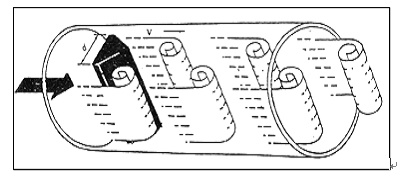

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式:

f=StV/d   公式(1)

式中：

f－发生体一侧产生的卡门旋涡频率

St－斯特罗哈尔数（无量纲数）

V－流体的平均流速

d－旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

在曲线表中 St＝0.17 的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）

K＝N/Q（1/m3）   公式（2）

式中：K＝仪表常数（1/m3）。

N＝脉冲个数

Q＝体积流量（m3）

大口径气体流量计产品优势
1、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
2、安全防爆，适用于恶劣环境。
3、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
4、涡街流量计采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
5、电流输出均为电隔离型，具有良好的共模干扰抑制能力。
6、同时显示流量值与累计流量值，不必轮流切换。
7、涡街流量计采用抗振探头，有效消除外界振动影响。
8、电路采用表面贴装工艺，结构紧凑，可靠性高。
9、涡街流量计采用分体式信号转换器，电缆最长10米。
10、量程比宽达20:1。
11、整体结构设计合理，动态测量范围宽，压力损失小。
12、分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
13、现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。

大口径气体流量计参数
1、测量介质：气体、液体、蒸汽
2、连接方式：法兰卡装式、法兰式、插入式
3、口径规格：法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择：100,150,200
5、流量测量范围：正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s；
6、测量精度：1.0级 1.5级
7、被测介质温度:常温-25℃～100℃，高温-25℃～150℃ -25℃～250℃
8、输出信号：脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号：4～20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质：不锈钢, 铝合金
13、电源：DC24V或锂电池3.6V
14、防爆等级：本安型iaIIbT3-T6，
15、防护等级：IP65

大口径气体流量计选型说明
仪表选型是能否用好流量计的前提条件。要获得准确的测量结果，选型时要注意介质温度、压力、测量范围及安装环境等技术参数，其中流量范围的选择尤其重要，流量太小，仪表难以检测出信号，流量太大仪表容易超量程。

大口径气体流量计安装尺寸



大口径气体流量计订货须知及选型样谱
一．尊敬的用户，当您要选用本公司产品时，请仔细阅读选型样本，并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
2．认真核对被测介质的使用流量范围，特别是最小流量值以最终确定使用仪表的口径及配管参数。
3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
4．填好订货咨询单，见附表
二．涡街流量计选型表（符合JB/T9294-1999标准）
1．传感器选型表

大口径气体流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

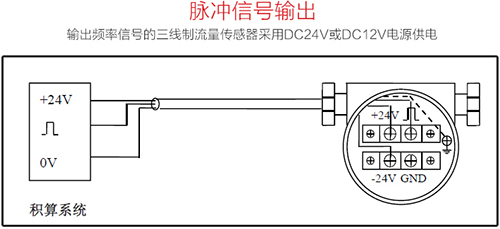

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二．输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

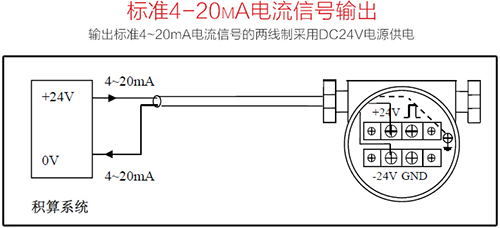

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

注意事项：

 （1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。

 （2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

大口径气体流量计的安装要求（D为管道的直径）

安装条件

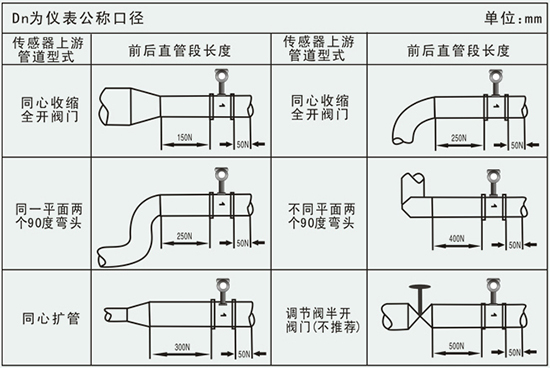

1.传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游 和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差 要≤3%，并不超过5mm。
5.传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
