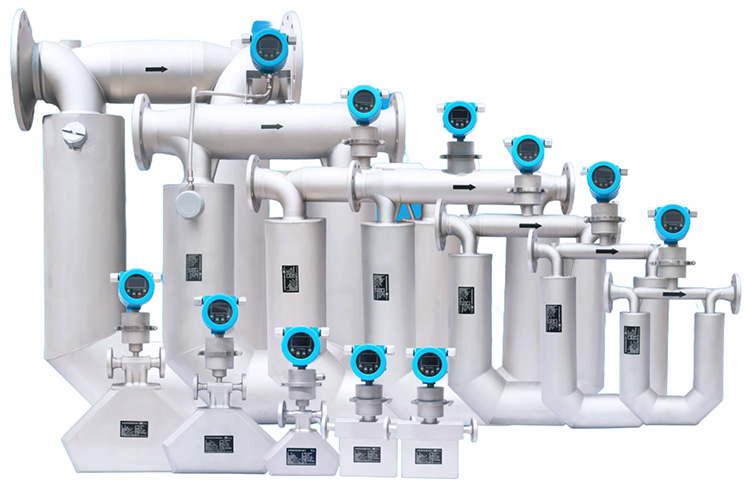

液体二氧化碳流量计

一、液体二氧化碳流量计产品介绍

液体二氧化碳流量计采用科里奥利力原理，通过测量流体在管道中受到的科里奥利力，能够直接测量管道内流体的质量流量。科里奥利力仅与流体的质量和运动速度有关，从原理上消除了温度、压力、流体状态、密度等参数的变化对测量精度的影响，直接获得各种介质在复杂环境条件下精确的流量值和密度值，不需要经过中间参数的转换，避免因中间转换产生测量误差，从而实现高准确度的精准测量。

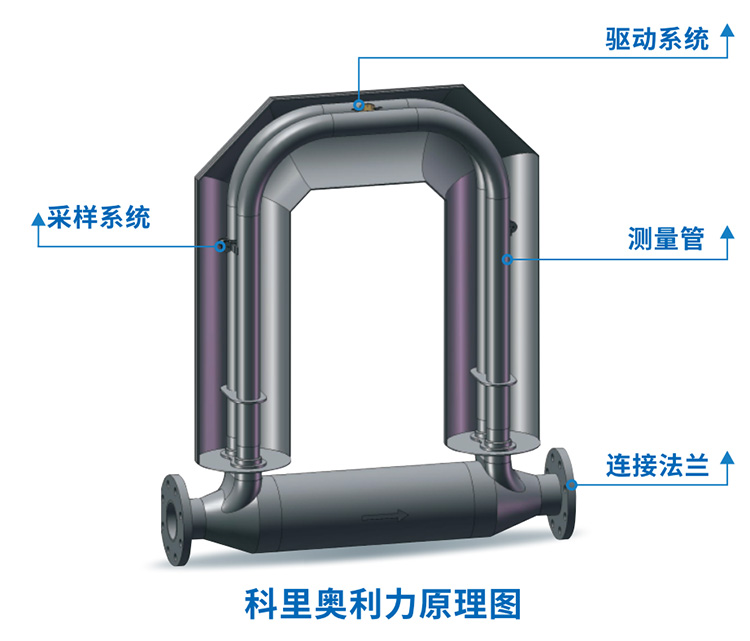

二、液体二氧化碳流量计原理介绍

科里奥利力(Coriolis effect)，简称：科氏力，是对旋转体系中进行直线运动的质点由于惯性相对于旋转体系产生的直线运动的偏移的一种描述。

液体二氧化碳流量计是科里奥利力的典型应用，它让被测量的流体通过一个振动中的测量管，流体在管道中的流动相当于直线运动，测量管的振动会产生一个角速度，由于振动是受到外加电磁场驱动的，有着固定的频率，因而流体在管道中受到的科里奥利力仅与其质量和运动速度有关，而质量和运动速度即流速的乘积就是需要测量的质量流量，因而通过测量流体在管道中受到的科里奥利力，便可以测量其质量流量。

三、液体二氧化碳流量计产品优势

1.质量准

质量准确度高 测量误差优于±0.1%

通过对质量流量计传感器结构参数上的优化，以及数字技术在变送器上的应用，K系列质量流量计质量测量误差优于±0.1%，重复性优于±0.025%。

2.密度准

密度准确度高 测量误差优于±0.0005g/cm³

K系列质量流量计实现了直接在线实时测量密度，安全、方便、可靠，免除手动测量的种种弊端，提高操作人员的工作效率。

3.温度准

温度准确度高 测量误差优于±0.2°C

K系列质量流量计采用pt100温度传感器，配合精密测量电路和先进的温度补偿算法，为流量和密度的精准测量提供可靠保障。

4.零点稳

零点稳定性好 保证长期稳定运行

零点稳定性是评价质量流量计的测量精度和长期稳定性的重要指标。

K系列质量流量计采用了具有**发明**和美国发明**的独创技术，使得产品本身具有超高的零点稳定性，即使在恶劣的工况条件下，也能长期准确、稳定的运行。

5.量程比宽

量程比可达40:1

K系列质量流量计运用数字算法，过滤掉了更多噪声保证了低流速的测量准确性，量程比可达40:1。

6.响应快

响应时间快，适用于小批量，短时间的灌装

K系列质量流量计变送器运用数字算法，提高了采样率，*大的缩短了响应时间，保证了小批量、短时间的灌装一致性。

7.寿命长

产品设计使用寿命为20年

传统体积流量计的齿轮、转子等部件易受流体冲刷影需定期清洗或更换。

K系列质量流量计的原理决定了它内部无阻碍件和活动件，不存在磨损等问题，充分保证了质量流量计的使用寿命，精准计量的同时大大降低了维护成本，省时、省力、省心。

8.功能多

更多的警示功能

K系列质量流量计变送器能够测量更多的变量，实现更加准确的状态指示，例如气液两相流状态的提醒。

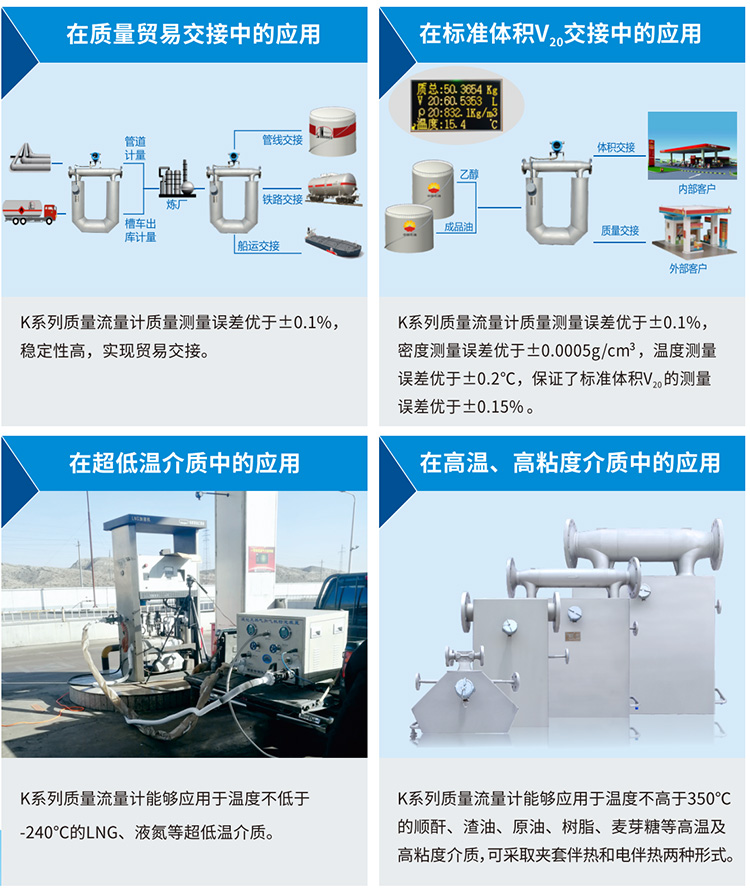

四、液体二氧化碳流量计应用现场

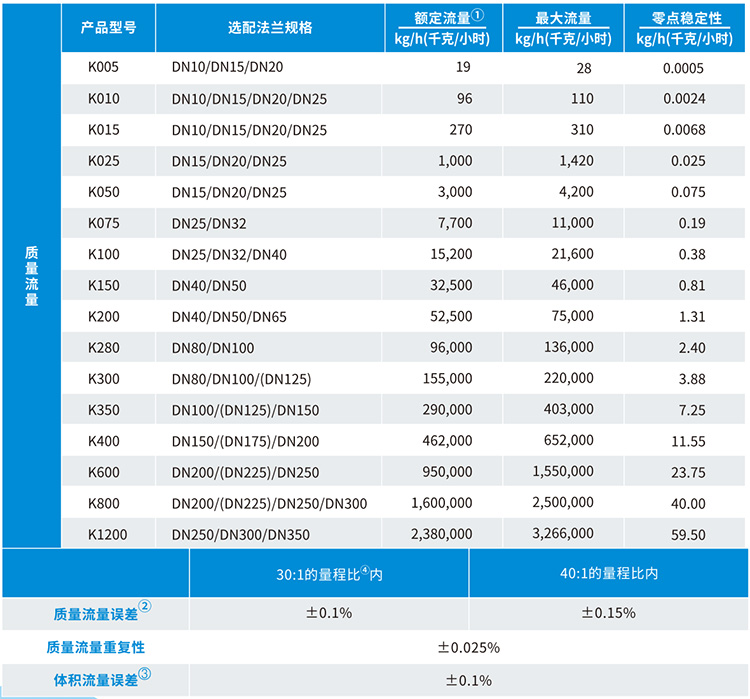

五、液体二氧化碳流量计流量范围

①额定流量是指在参考条件下水流引起的仪表压降约为0.1MPa时对应的流量。

②标明的流量误差包括重复性，线性度以及滞后的综合效应。全部液体指标是基于水在(20~25)℃和(0.1~0.2)MPa的参考条件下得出的，除非另有说明。

③体积流量误差是以密度为1g/cm³的过程流体为基准的。对于密度不为1g/cm³的过程流体，体积流量=质量流量/流体密度。

④量程比是额定流量和*小流量的比值。

⑤当流量值接近流量范围的低端，流量计准确度开始偏离所声明的准确度，这时须考虑零点稳定性，零点稳定性为无安装应力条件下测得。

六、液体二氧化碳流量计技术参数

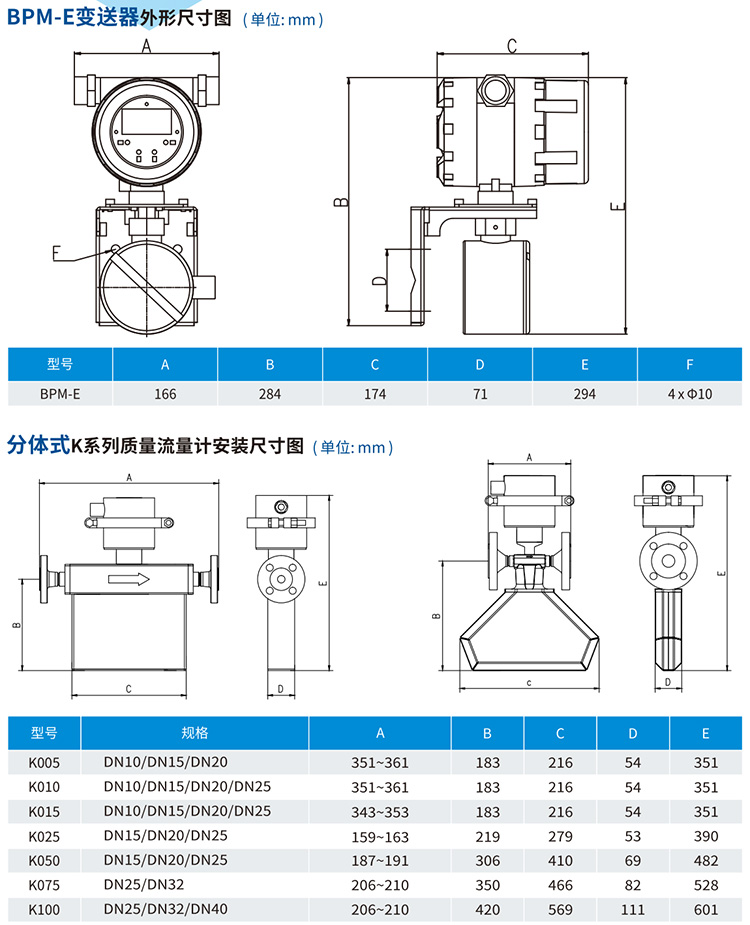

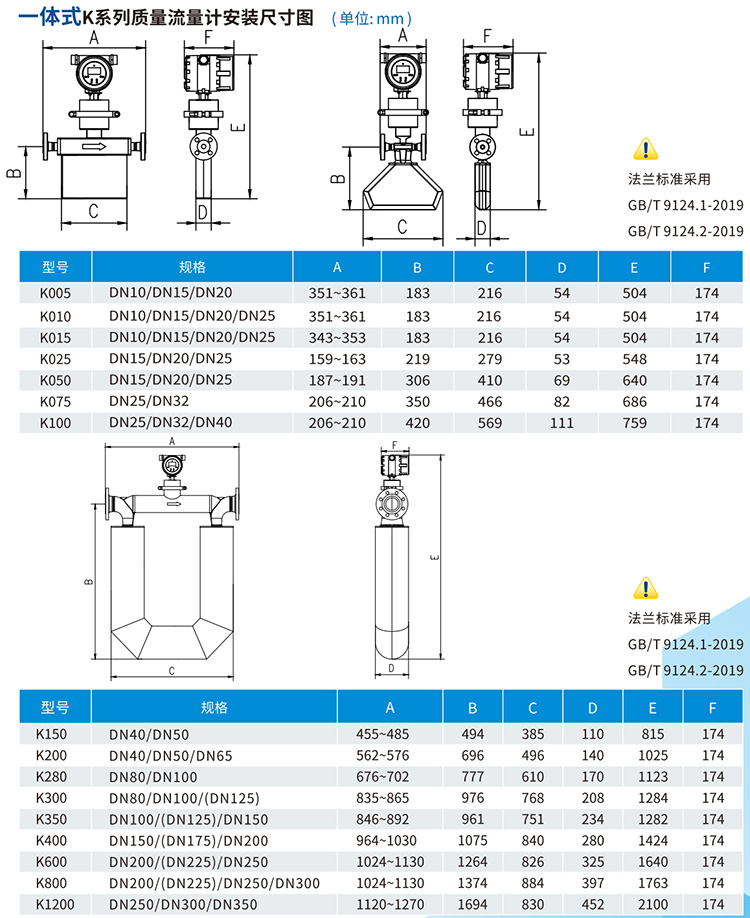

七、液体二氧化碳流量计安装尺寸

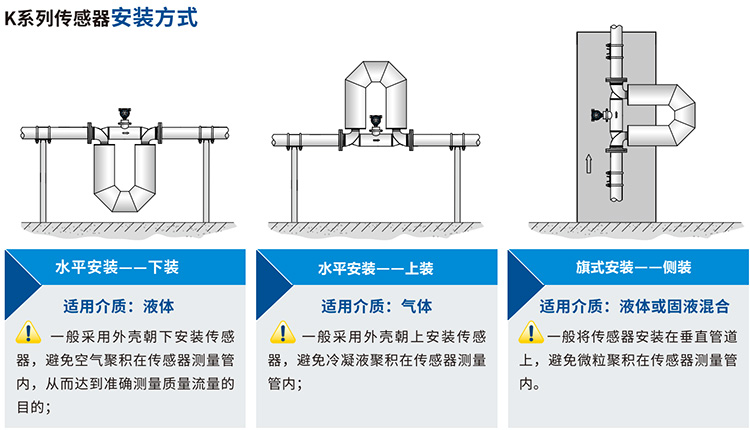

八、液体二氧化碳流量计安装注意事项
