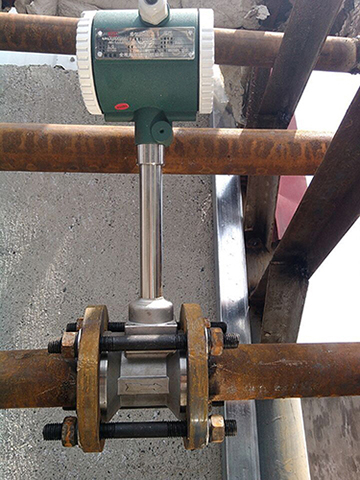

夹持式涡街流量计

夹持式涡街流量计概述
涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，凯铭涡街流量计具有结构紧凑、安装使用维护方便的特点。

夹持式涡街流量计的性能特点：
1、可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响；
2、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压；
3、安全防爆，适用于恶劣环境；
4、无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长；
5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上；
6、温压补偿一体化设计；
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力；
8、同时显示流量值与累计流量值,不必轮流切换；
9、采用抗振动探头，有效消除外界振动影响；
10、采用分体式信号转换器，电缆最长100米；
11、量程比宽达20：1；
12、仪表整体结构设计合理，动态测量范围宽，压力损失小；
13、表体采用不锈钢材质，可适用于腐蚀性介质的测量；
14、现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接。

夹持式涡街流量计测量原理：
KM-LUG型涡街流量计工作原理是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d    式中:
f 涡街发生频率 （Hz）
V 旋涡发生体两侧的平均流速（m/s ）
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。


夹持式涡街流量计使用选择及应用：
1、为了使用方便，电池供电型采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。
2、温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。
3、温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
4、广泛应用于石油、化工、冶金、机械、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

夹持式涡街流量计主要技术参数：
1、公称通径（mm）：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式）  非标产品可根据用户要求特殊定做。
2、公称压力（MPa）：DN15-DN200  4.0（>4.0协议供货），DN250-DN300  1.6（>1.6协议供货） 。
3、介质温度（℃）：压电式：-40～260，-40～320；电容式：  -40～300,  -40～400，-40～450（协议订货）。
4、本体材料：仪表外壳采用铝合金,1Cr18Ni9Ti，（其它材料协议供货）。
5、允许振动加速度：压电式:0.2g；电容式:1.0～2.0g。
6、精确度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS。
7、范围度：1：6～1：30。
8、供电电压：传感器：+12V  DC，+24V  DC；变送器：+12V  DC  ，+24V  DC；电池供电型：3.6V电池。
9、输出信号：方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V；电流：4～20mA。
10、压力损失系数：符合JB/T9249标准 Cd≤2.4。
11、防护等级：普通型IP65 ；潜水型  IP68。
12、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。
13、适用介质：气体、液体、蒸汽 。
14、传输距离：三线制 脉冲输出型：≤300m，两线制标准电流输出型  （4～20mA）：负载电阻≤750Ω。
15、信号线接口：内螺纹M20×1.5。
16、现场液晶双行显示（温度补偿型）方式：可循环显示温度、压力、瞬时流量、累积流量等参数。

夹持式涡街流量计口径的确定

仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系，以确保选型正确。

一．适用流量范围和仪表口径的确定

仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表，用于不同介质时，它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

（一）参比条件下空气及水的流量范围，见表（二），参比条件如下：

1．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ =1.205 kg/m3，υ =15×10-6 m2/s。

2．液体：常温水 ， t=20℃ ， ρ =998.2kg/m3 ， υ =1.006×10-6m2/s。

（二）确定流量范围和仪表口径的基本步骤：

1．明确以下工作参数。

（1）被测介质的名称、组份

（2）工作状态的最小、常用、最大流量

（3）介质的最低、常用、最高压力和温度

（4）工作状态下介质的粘度

夹持式涡街流量计选型表：

夹持式涡街流量计尺寸

夹持式涡街流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二．输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

注意事项：

 （1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。

 （2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

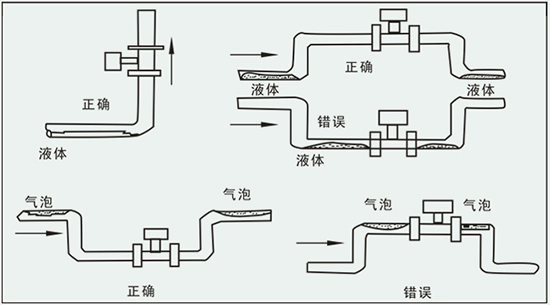

夹持式涡街流量计对直管段的要求
传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
若传感器安装点的上游有>15°渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游有>15°渐扩管，传感器上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。
