蒸汽涡街流量计的直管段安装要求分析

对于流量计来说正确地选择安装点和正确安装流量计都是非常重要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。无论是蒸汽涡街流量计、涡轮流量计还是电磁流量计安装是非常重要的。

在特定的流动条件下，一部分流体动能会转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。目前流体振动流量计有三类：蒸汽涡街流量计、旋进（旋涡进动）流量计和射流流量计。蒸汽涡街流量计具有以下一些特点：

①输出为脉冲频率，其频率与被测流体的实际体积流量成正比，不受流体组分、密度、压力、温度的影响；

②测量范围宽，一般范围度可达10：1以上；

③精确度为中上水平；

④无可动部件，可靠性高；

⑤结构简单牢固，安装方便，维护费较低；

⑥应用范围广泛，可适用液体、气体和蒸汽。

蒸汽涡街流量计的优点在于可以测量液体也可以测量气体，是通常介质流量流过涡街发生体产生频率信号，再由线路板将频率信号转换成我们所看到的流量数值，现场管道通常都会产生振动，而振动会对涡街产生频率信号，使蒸汽涡街流量计误以为产生了流量，涡街测量液体时由于产生的频率较低，所以管道振动对它的影响是比较大的。*终导致测量精度差。

蒸汽涡街流量计在测量气体时由于产生频率信号较高，这时管道就算有振动时，对的影响不大，我们可以利用涡街线路中的小信号切除功能将其切除，也可采用对管道进行加支撑的方法来防止有害频率信号的产生。

蒸汽涡街流量计测量蒸汽直管道长度不够产生现象，造成流量计量数值变小，这就属于现场安装问题，目前没有什么好的解决办法，只有保证直管段的长度符合蒸汽涡街流量计的安装要求，才能保证它的计量正确。

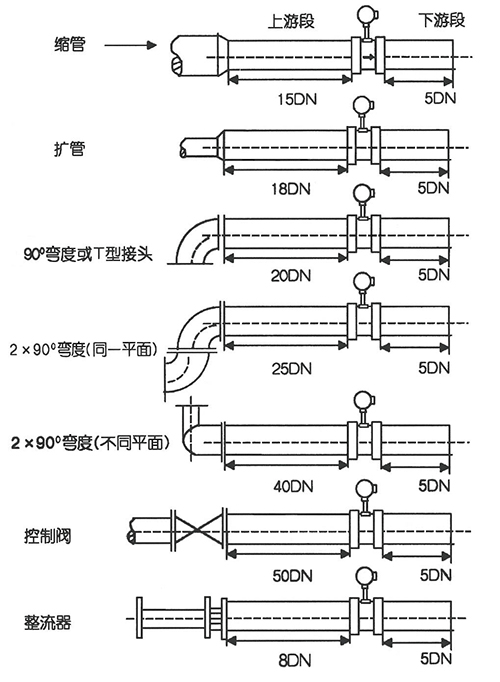

蒸汽涡街流量计安装对直管段的要求是非常重要的，它的详细要求如下：

1.流量计对安装点上的上下游直管段一定的要求，否则会影响测量精度；

2.若流量计安装点上的上游有渐缩管，流量计上游应有不小于15D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段；

3.若流量计安装点上的上游有渐扩管，流量计上游应有不小于18D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段；

4.若流量计安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段；

5.若流量计安装点上游在同一平面上有90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段；

6.流量调节阀或压力调节阀尽量安装在流量计下游5D以远处，若必须安装在流量计的上游，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段；

7.流量计上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

在众多的流量计中，蒸汽涡街流量计的购置费低于质量式、电磁式、容积式等类型，而安装、运行、维护费低于节流式、容积式、涡轮式等类型，是一种经济性较好、比较实用的流量计。涡街流量计结构简单牢固，安装维护方便，尤其适用于冶炼厂、化工厂、输油管道等工业现场的使用。

蒸汽涡街流量计在蒸汽中应用越来越多，是因为它的整体造价上比较其它产品的流量计价格要低出很多，再有就是它可以将温度传感器和压力变送器一起做在涡街里面，使蒸汽涡街流量计的在测量蒸汽方面配套表少，一方面节省了产品成本，另一方面也有利于排查故障。
