塑料转子流量计

塑料转子流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LZS
  • 测量范围:0-60m³/h
  • 精度等级:±2.5%
  • 公称通径:DN4-DN100
  • 适用介质:液体,气体
  • 工作压力:<1MPa
  • 工作温度:≤120℃
  • 供电方式:刻度显示
  • 订货号:FRE133003UWW
塑料转子流量计概述
LZS系列塑料转子流量计具有结构简单、重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。主要用于化工、轻工、医药、食品等部门中,用来测量液体的流量。

塑料转子流量计产品图


塑料转子流量计结构及原理
主要由小端向下,大端向上垂直安装的透明塑料锥管和在锥管内可上下移动的浮子作为测量元件,与螺母、接管、止档及“O”型圈等构成。当流体在锥管内自下而上流动时,在浮子上下产生压差,使浮子上升,当此压差与浮子重力、浮力及粘性力处于力平衡时,浮子处于静止位置,当流量变化时,流经锥管与浮子间环隙处流体的流速变化,浮子上下的压差相应变化,浮子作上下移动,因此浮子静止位置的高度可作为流量的量度。

塑料转子流量计工作原理图

塑料转子流量计浮子读数原理图


塑料转子流量计技术参数

塑料转子流量计技术参数对照表


塑料转子流量计外形及安装尺寸

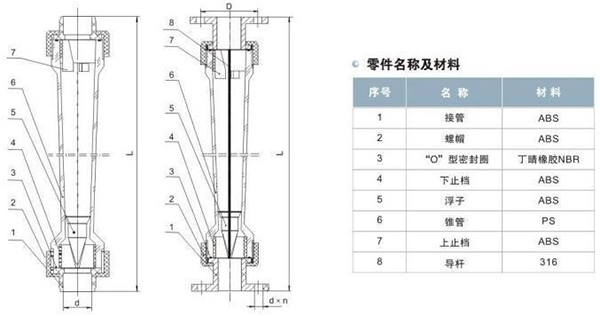

塑料转子流量计外形图

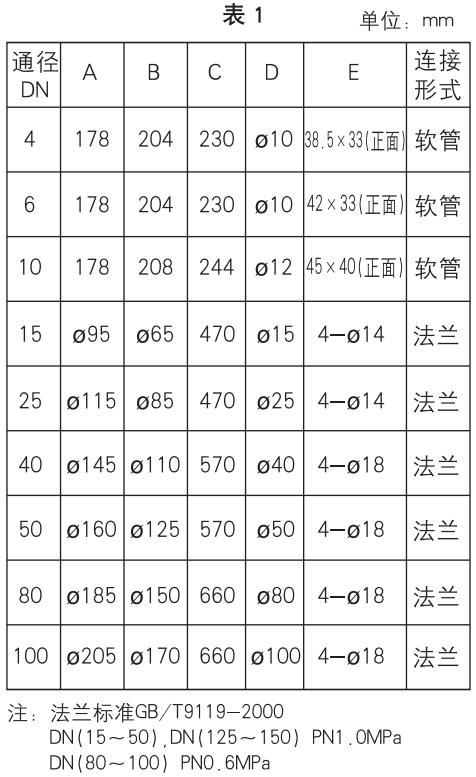

塑料转子流量计安装尺寸对照表


塑料转子流量计接触测量流体的零部件材质

塑料转子流量计零部件材质对照表


塑料转子流量计型号规格

塑料转子流量计规格型号对照表


全不锈钢型LZB()B   LZB-()Bo

·法兰、浮子、导杆、支承板及螺栓等均为不锈钢304,型号为LZB-()B。

·接液材质如需选用316,则型号为LZB-()Bo,需定做。

·如需不锈钢内衬PTFE,则型号为LZB-()BF(316为BoF),需定做。


全四氟型(DN3~DN10)LZB-()F4

·基座、浮子、针阀采用聚四氟乙烯(PTFE)。支承板、螺丝等采用不锈钢。


塑料转子流量计使用案例
塑料转子流量计安装使用图
