不锈钢转子流量计

不锈钢转子流量计

订购须知:

1.致电金湖凯铭仪表有限公司,确定产品型号,规格。
2.确认产品价格,数量,生产周期,发货方式。
3.汇款发货:本公司所有订单均以款到发货为原则,电汇到公司账户。
4.提供收货人的姓名,地址,联系方式。

LZB系列不锈钢转子流量计是带有透明锥管、能直接观察介质流动状态的指示型仪表,用来测量清洁、非混浊液体、气体等单项介质的流量。广泛应用于化工、石油、轻工、医药、化肥、环保、冶金等工业生产部门和科学实验单位,仪表具有结构简单、维修方便、价格便宜等优点,在国内外得到了普遍使用。

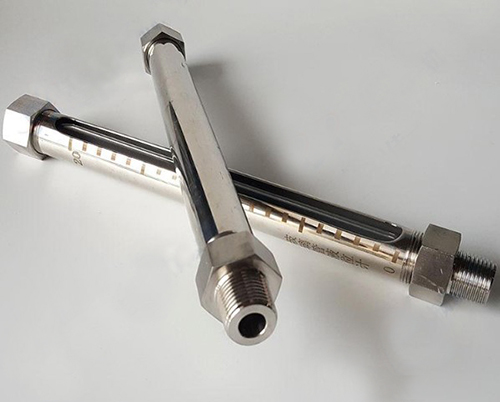

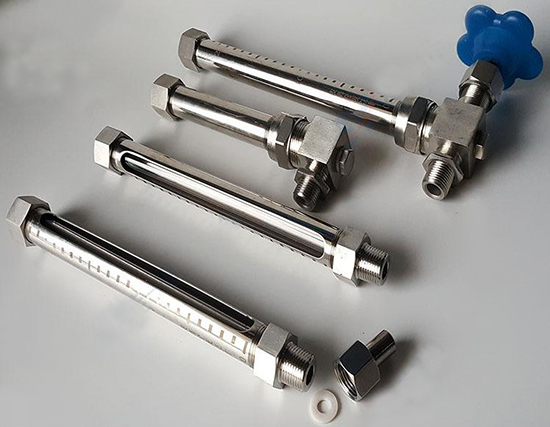

不锈钢转子流量计产品图


不锈钢转子流量计测量原理

流量计测量部分为一根垂直安装的锥形玻璃管(透明管)及在内可以上下移动的浮子所组成,锥管大端向上,当流体自下而上流经玻璃管时,在浮子上、下之间产生压差,浮子在此压差作用下上升。当使浮子上升的力与浮子所受的重力,浮力及粘性力三者的合力相等时,浮子处于平衡位置,即此时为流体的瞬时流量。

不锈钢转子流量计工作原理图

不锈钢转子流量计浮子读数原理图


不锈钢转子流量计技术参数

不锈钢转子流量计技术参数对照表


不锈钢转子流量计外形及安装尺寸

不锈钢转子流量计外形图

不锈钢转子流量计安装尺寸对照表


不锈钢转子流量计接触测量流体的零部件材质

不锈钢转子流量计零部件材质对照表


不锈钢转子流量计型号规格

不锈钢转子流量计规格型号对照表


全不锈钢型LZB()B   LZB-()Bo

·法兰、浮子、导杆、支承板及螺栓等均为不锈钢304,型号为LZB-()B。

·接液材质如需选用316,则型号为LZB-()Bo,需定做。

·如需不锈钢内衬PTFE,则型号为LZB-()BF(316为BoF),需定做。


全四氟型(DN3~DN10)LZB-()F4

·基座、浮子、针阀采用聚四氟乙烯(PTFE)。支承板、螺丝等采用不锈钢。
