涡街蒸汽流量计,饱和蒸汽流量计厂家
涡街蒸汽流量计概述

涡街蒸汽流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温–25℃~100℃;
7.高温–25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。

涡街蒸汽流量计产品型谱
涡街蒸汽流量计分类




涡街蒸汽流量计的安装要求(D为管道的直径)
安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。

d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。

f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。

Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。

Ⅳ将传感器的前后直管段焊到原工艺管道上。

方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。

Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。

涡街蒸汽流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000

涡街蒸汽流量计流量范围
常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)
根据涡街流量计的结构特点,分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。
一体式涡街流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计,具有智能温度、压力补偿功能,自带3.6V高能电池或24VDC(通常在需要脉冲信号输出、二线制4~20mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m3/h)和累计标况体积流量(m3)。

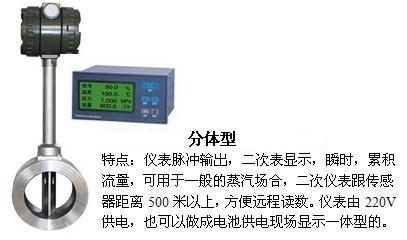

分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m3/h)和累计标况体积流量(m3)。
当只要求测量工况体积流量时(我们将其定义为简配型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m3/h)和累计工况体积流量(m3)。

涡街蒸汽流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温–25℃~100℃;
7.高温–25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。

涡街蒸汽流量计产品型谱
型号 | 口径 | 流量范围m³/h | |||||||||
液体 | 气体 | 饱和蒸汽 | |||||||||
LU-25 | DN25 | 1~10 | 25~60 | 10~85 | |||||||
LU-32 | DN32 | 1.5~18 | 15~150 | 14~140 | |||||||
LU-40 | DN40 | 2.2~27 | 22.6~150 | 22~220 | |||||||
LU-50 | DN50 | 4~55 | 35~350 | 35~350 | |||||||
LU-65 | DN65 | 14~200 | 60~600 | 60~600 | |||||||
LU-80 | DN80 | 9~135 | 90~900 | 86~860 | |||||||
LU-100 | DN100 | 14~200 | 140~1400 | 135~1350 | |||||||
LU-125 | DN125 | 12~360 | 220~2200 | 210~2100 | |||||||
LU-150 | DN150 | 30~450 | 350~3500 | 300~3000 | |||||||
LU-200 | DN200 | 56~800 | 550~5500 | 550~5500 | |||||||
LU-250 | DN250 | 45~1500 | 900~9000 | 850~8500 | |||||||
LU-300 | DN300 | 65~2000 | 1360~13600 | 1250~12500 | |||||||
代号 | 功能1 | ||||||||||
N | 无温压补偿 | ||||||||||
Y | 有温压补偿 | ||||||||||
代号 | 输出型号 | ||||||||||
F1 | 4-20mA输出(二线制) | ||||||||||
F2 | 4-20mA输出(三线制) | ||||||||||
F3 | RS485通讯接口 | ||||||||||
代号 | 被测介质 | ||||||||||
J1 | 液体 | ||||||||||
J2 | 气体 | ||||||||||
J3 | 蒸汽 | ||||||||||
代号 | 连接方式 | ||||||||||
L1 | 法兰卡装式 | ||||||||||
L2 | 法兰连接式 | ||||||||||
代号 | 功能2 | ||||||||||
E1 | 1.0级(适用于液体) | ||||||||||
E2 | 1.5级 | ||||||||||
T1 | 常温 | ||||||||||
T2 | 高温 | ||||||||||
T3 | 蒸汽 | ||||||||||
P1 | 1.6MPa | ||||||||||
P2 | 2.5MPa | ||||||||||
P3 | 4.0MPa | ||||||||||
D1 | 内部3.6V供电(不带输出) | ||||||||||
D2 | DC24V供电 | ||||||||||
B1 | 不锈钢(法兰材质) | ||||||||||
B2 | 碳钢(法兰材质) |
涡街蒸汽流量计分类




涡街蒸汽流量计的安装要求(D为管道的直径)
管道情况 | 上游 | 下游 |
同心收缩管 全开闸阀 | 15D | 5D |
90℃直角弯头 | 20D | 5D |
同平面二个90℃弯头 | 25D | 5D |
半开闸阀 调节阀 | 50D | 5D |
不同平面二个90℃弯头 | 40D | 5D |
带整流管束 | 12D | 5D |
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

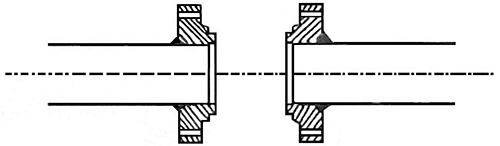

c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。

d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。

f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。

Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。

Ⅳ将传感器的前后直管段焊到原工艺管道上。

方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。

Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。

涡街蒸汽流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000

涡街蒸汽流量计流量范围
口径(mm) | 液体测量范围(m3/h) | 输出频率(Hz) | 气体测量范围(m3/h) | 输出频率(Hz) |
DN25 | 1~12 | - | 10~100 | - |
DN32 | 1.5~23 | - | 15~150 | - |
DN40 | 2.4~32 | - | 23~230 | - |
DN50 | 4~50 | - | 35~350 | - |
DN80 | 10~130 | - | 90~900 | - |
DN100 | 20~200 | - | 140~1400 | - |
DN150 | 31~310 | - | 300~3000 | - |
DN200 | 45~450 | - | 550~5500 | - |
DN250 | 80~800 | - | 880~8800 | - |
DN300 | 150~150 | - | 1300~13000 | - |
(DN300) | 100~1500 | 5.5~87 | 1560~15600 | 85~880 |
(DN400) | 180~3000 | 5.6~87 | 2750~27500 | 85~880 |
(DN500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
(DN600) | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
(DN800) | 750~10000 | 5.6~88 | 11000~110000 | 85~880 |
(DN1000) | 1200~17000 | 5.8~88 | 17000~170000 | 85~880 |
常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)
气体名称 | 密度(kg/m3) | 气体名称 | 密度(kg/m3) |
空气(干) | 1.2928 | 乙炔 | 1.1717 |
氮气 | 1.2506 | 乙烯 | 1.2604 |
氧气 | 1.4289 | 丙烯 | 1.9140 |
氩气 | 1.7840 | 甲烷 | 0.7167 |
氖气 | 0.9000 | 乙烷 | 1.3567 |
氨气 | 0.7710 | 丙烷 | 2.0050 |
氢气 | 0.08988 | 丁烷 | 2.7030 |
一氧化碳 | 1.97704 | 天然气 | 0.8280 |
二氧化碳 | 1.3401 | 煤制气 | 0.8020 |
