正丁烷流量计的应用与问题分析及使用冲突解决
摘 要:随着节能减排在发电厂、钢厂等高耗能企业的实施,对其产生的过热蒸汽测量尤为重要。正丁烷流量计传感器检测感应元件为压电陶瓷,由于其*化时居里温度的限制,只能在低于 240℃介质中使用。为了提高传感器耐受温度,利用技术冲突以及物理冲突理论,建立传感器系统功能模型,然后进行因果分析,确定冲突区域,在此基础上,确定多个创新方案,通过对比确定*优解。
1 问题背景和描述
1.1 问题的背景
随着能源日趋紧张,节能减排在发电厂、钢厂等高耗能企业尤为重要,而能源计量要求越来越高,尤其是对这些工厂产生的过热蒸汽(一般 350℃以上)的测量尤为重要,而一般正丁烷流量计传感器的使用温度低于 240℃,在此背景下,迫切需对正丁烷流量计重新进行研制开发,更好的满足市场需求。
1.2 问题的描述
1)定义技术系统实现的功能。问题所在技术系统为正丁烷流量计传感器系统;该技术系统的功能为转换信号;实现该功能的约束:测量精度为 ±1%,成本提高控制在 20% 之内。
2)现有技术系统的工作原理。正丁烷流量计是基于卡门涡街原理进行测量。当流体通过漩涡发生体时,它的两侧会交替出现两排旋转方向相反地漩涡,这些交替变化的漩涡就形成了一系列交替变化的负压力。该压力作用在传感器的探头上,便会产生一系列交变电信号,经过转换器的过滤、整形和放大处理后,转换成脉冲频率信号。
3) 当前技术系统存在的问题。 由于目前使用的传感器检测感应元件为压电陶瓷,其*化时居里温度大约420 ~ 460℃,因此只能在低于 240℃介质中使用,一旦被测量介质的温度高于 240℃,正丁烷流量计传感器便会因压电陶瓷达到居里点,绝缘电阻降低,压电信号变弱而失效。
4)问题或类似问题的现有解决方案及其缺点(见表 1)。
5)新系统的要求。将正丁烷流量计传感器的耐受温度由原来的 240℃提高到 350℃。
2 问题分析
2.1 功能分析
系统分析(见表 2)。

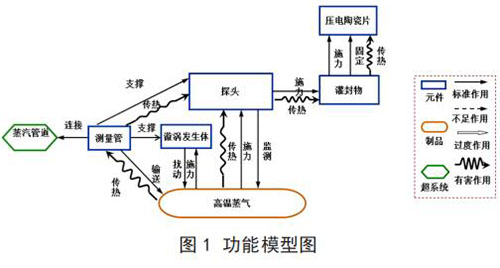

建立已有系统的功能模型(见图 1)。通过功能模型分析,描述了系统元件及其之间的相互关系,并得出导致传感器耐受温度不足问题的功能因素:高温蒸气对测量管传热;测量管对探头传热;探头对灌封物传热;灌封物对压电陶瓷片传热;高温蒸气对探头传热。
2.2 因果分析
应用因果链分析法确定产生问题的原因(见图 2)。
2.3 冲突区域确定(问题关键点确定)
问题关键点:探头安装在测量管内,探头与高温介质及测量管直接接触,受热量多,而使压电陶瓷片失效。
2.4 理想解分析
*终理想解:正丁烷流量计传感器的耐热温度、测量精度等不受测量介质温度的限制,且成本没有提高。次理想解:正丁烷流量计传感器的耐热温度可达 350℃,且成本提高控制在20% 以内,测量精度为 ±1%。
3 使用冲突解决理论求解
3.1 技术冲突解决过程
1)冲突描述:为了提高传感器系统的“耐热温度”,需要探头远离高温介质及测量管,但这样做了会导致系统的测量信号变弱。
2)转换成 TRIZ 标准冲突。改善的参数:**.17 温度;恶化的参数:**.28 测试精度。
3)查找冲突矩阵,得到如下发明原理:No.32 改变颜色、No.19 周期性作用、No.24 中介物。方案一:依据No.32 改变颜色发明原理,得到解如下:改变透明或可视特性,使其适应信号传输。方案二:依据 No.19 周期性作用,得到解如下:改变漩涡运动频率,使得信号易于获取。方案三:依据 No.24中介物,得到解如下:探头外表面加真空绝热材料。
3.2 物理冲突解决过程
1)冲突描述:为了“提高传感器系统的耐热温度”,需要参数“提高测量信号的精度”,需要参数探头与高温介质及测量管的距离减小,即,探头与高温介质及测量管的距离既要“增大”又要“减小”。
2)考虑到该参数“探头与高温介质及测量管的距离”在不同的“空间上”具有不同的特性,因此该冲突可以从“空间”上进行分离。
3)选用 4 条分离原理(空间分离、时间分离、基于条件的分离、整体与部分分离)当中的“空间分离”原理,得到解决方案。
4) 查找与该分离原理对应的发明原理有“No.1、No.2、No.3、No.4、No.7、No.13、No.17、No.24、No.25、No.30”。根据选定的发明原理,得到解决方案。方案四:依据 No.1 和 No.2 发明原理,得到解如下:探头分割成独立两部分,一部分置于高温介质中,而压电陶瓷片从探头分离出来的部分置于高温介质外。方案五:依据 No.7 发明原理,得到解如下:将探头置于漩涡发生体中。
4 结论
对方案进行汇总(见表 3)。
依据表 3 得到的若干创新解,通过评价,确定*优解为:探头分割成独立两部分,加真空绝热材料的部分位于高温介质中,含压电陶瓷的部分在高温介质外。
