热式气体质量流量计接线图

热式气体质量流量计接线
1 传感器接线端子说明

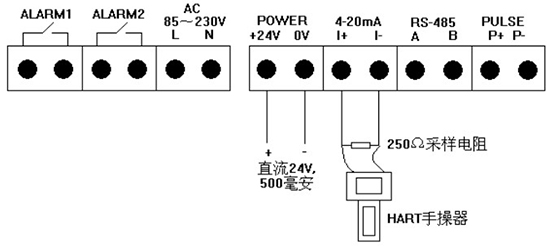

2 输出接线端子说明及接线方法:
(1)电源的接法
a.交流电源供电的接法
b.直流 24V 供电的接法:
(2)四线制 4-20mA 电流输出和 HART 手操器的接法:
(3)RS-485 通讯的接法
(4)脉冲输出的接法
(5)报警输出的接法:
