氩气流量计内部结构原理图
氩气流量计由传感器和流量积算仪两部分组成，如下图所示。传感器由旋涡发生体（阻 流体、检测元件、壳体等部分组成。流量积算仪则包括信号处理电路（由前置放大器、滤波 整形电路组成）、微处理器、A／D 转换电路、按键、电源、输出接口电路、显示、通讯电路等部分组成。
氩气流量计结构图
氩气流量计的传感器由旋涡发生体（阻流体）、检测元件、壳体等部分组成。
1、旋涡发生体
旋涡发生体与测量管道的轴线垂直，可通过焊接在壳体内或用密封件安装在壳体内，其 功能就是产生卡门涡街。
旋涡发生体是流量计的主要部件，它的形状、几何参数与涡街流量计的流量特性（仪表 系数、线性度、范围度、重复性等）和阻力特性密切相关，具有以下特点：
1、应有非流线型、对称的截面，流体通过时可产生均匀的旋涡，截面的边缘锋利能使得旋涡在发生体轴线方向上同步分离；在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定 的斯特劳哈尔数；
2、可产生强烈的涡街，信号的信噪比高，便于信号的检测；
3、形状和结构简单，便于加工；
4、满足不同介质对发生体的要求，如高温、低温、耐腐蚀、耐磨蚀、耐脏污等。
旋涡发生体形状各异，种类繁多，据目前已开发出的旋涡发生体可分为单旋涡发生体和 多旋涡发生体两类，如下图所示。
单旋涡发生体 单旋涡发生体的基本形有圆柱、矩形柱、三角柱和T 型，其他形状皆为这些基本形的变 形。三角柱形旋涡发生体是应用*广泛的一种，如下图所示。各尺寸之间的比例关系大致如下：
d/D=0.2～0.3；c/D=0.1～0.2；b/d=1～1.5；θ=15
为提高氩气流量计强度和稳定性，可采用多旋涡发生体，如下图所示,不过它的应用并不普遍。
2、检测元件
检测元件安装在壳体上，可采用热敏、应变、磁电、电容、应力、光电、超声等敏感元 件制作，用以检测发生体产生的卡门涡街信号。其检测方式有下面几种形式：
1、用设置在旋涡发生体内的传感器直接检测发生体两侧压力脉动，简称“体内法”；
2、旋涡发生体上开设导压孔，在导压孔中安装传感器检测发生体两侧差压，简称“导压法”；
3、检测旋涡发生体周围交变环流，简称“交变环流法”；
4、检测旋涡发生体背面交变差压，简称“背面差压法”；
5、检测尾流中旋涡列，简称“尾流法”。
氩气流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度

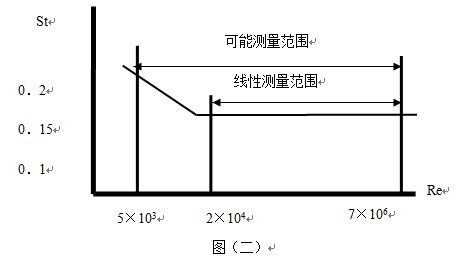

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中 St＝0.17 的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）
