涡街式流量计内部结构图解

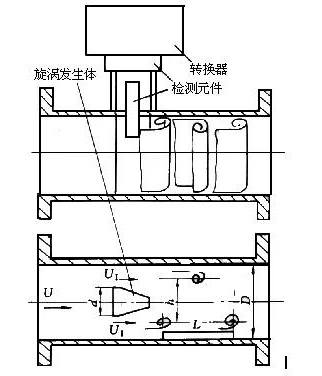

1）涡街式流量计结构：
涡街式流量计=传感器+转换器
传感器:

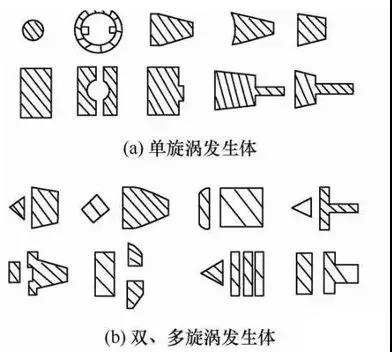

旋涡发生体(阻流体)、检测元件、仪表表体
转换器：
前置放大器、滤波整形电路、D/A转换电路、输出接口电路、端子、支架和防护罩
2）涡街式流量计基本原理
涡街式流量计原理：
流体流经阻挡体或者是特制的元件时，产生了流动振荡，通过测定其振荡频率来反映通过的流量。
涡街产生原理：

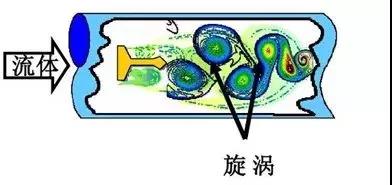

当流体流动受到一个垂直于流动方向的非流线形柱体的阻碍时,柱体的下游两侧会发生明显的旋涡,成为卡门涡列,涡列的形成与流体雷诺数有关。
