暖气流量计接线图

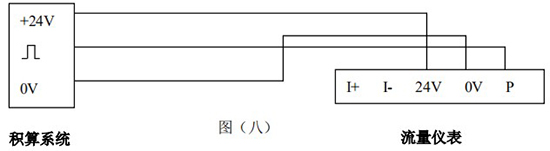

一. 输出频率信号的三线制暖气流量计配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图(八)

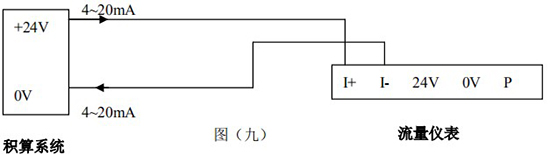

二.输出标准 4~20mA 电流信号的两线制暖气流量计配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图(九)



三.带 RS-485 通讯接口功能的暖气流量计配线设计

带 RS-485 通讯功能的暖气流量计采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图(十)



四.防暴型暖气流量计配线设计

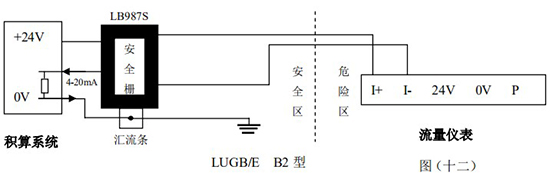

LUGB/E 三线制脉冲输出型暖气流量计与 LB978 齐纳安全栅相连、LUGB/E 两线制标准 4~20mA 电流输出型暖气流量计与 LB987S 齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为 Ex ia Ⅱ CT2-T5。

本安防爆型暖气流量计传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图(十一),图(十二)。

注意事项:

 (1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。

 (2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
