低温乙烯流量计的安装及要求

1.低温乙烯流量计的安装

高温型(80度至500度)、常温型(-30度至70度)、低温型(-200度至-40度)

a.常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装(以出厂效验单为准);

b.介质工作温度在300度以上时,用户应对低温乙烯流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度),同理工作温度-100度以下的介质,也要采取防冻措施;

c.为保证低温乙烯流量计准确计量,要求设置前后直管段;(图8)

d.为保证低温乙烯流量计在检查及更换时不影响系统工作,应尽量设置旁通阀(3)及切断阀(1、2);(图8)

e.因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;

f.低温乙烯流量计口径与相连的管道口径尺寸尽量相同,以减少流动干扰,造成计量误差;

g.法兰式和夹装式低温乙烯流量计安装时,应注意法兰之间密封垫片内孔尺寸大于低温乙烯流量计和工艺管道通径6-8mm及否同轴,以避免因其产生干扰流而影响计量精确度;

h.插入式低温乙烯流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面,焊接短管高度在100mm(从管道内壁至法兰密封面的距离);(图9)

i.对于新完工的工艺管道,应先进行初步吹扫后再安装低温乙烯流量计;

j.测量管外壁上箭头所指方向为被测介质流向;

k.低温乙烯流量计壳体必须可靠接地,若无接地条件应向厂方说明;

l.低温乙烯流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工(以出厂效验单为准)。

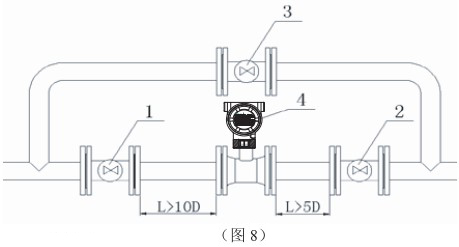

1、2、3分别为前后阀和旁通阀;4为低温乙烯流量计,L≥10D和L≥5D分别为前后直管段长度,D为管道公称直径。



2.低温乙烯流量计设置零点

注:(流量计安装后必须先进置零操作)

由于电容式力传感器及阻流件有自重,在低温乙烯流量计安装时不在水平方位状况下,需要重新设置低温乙烯流量计零点。

操作程序为:(也可在管道内无介质流动时直接置零,高温型及低温型流量计必须使管道内温度达到工作温度后置零)


a.关闭低温乙烯流量计下游的阀门;

b.缓慢打开低温乙烯流量计上游阀门,使流量计充满介质;

c.缓慢打开低温乙烯流量计下游阀门,使流量计运行10分钟左右;

d.关闭低温乙烯流量计上、下游阀门,并确定管道内流量为零;

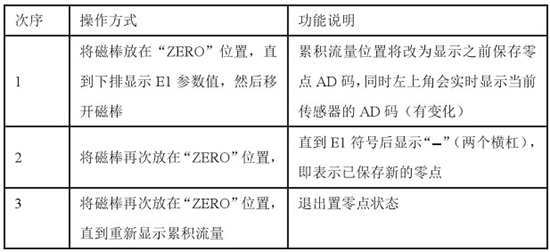

e.用白纸或手指按在“ZERO”位置不小于3S;见(图10)



注意事项

不允许直接在低温乙烯流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件。

如果需要在低温乙烯流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。
