瓦斯孔板流量计安装图

作为厂家经常遇到到客户打电话反馈瓦斯孔板流量计怎样安装、有没有安装图、正确的安装方式怎样、有没有图文结合简单施工图等等之类的话题,有时讲了一遍、二遍还是不懂。但是作为客户也不能完全怪他们,说明书讲的比较抽象,客户要的就是一看就懂的安装效果图,针对这些问题小编通过图片为大家讲解正确的安装方式应是怎样的。

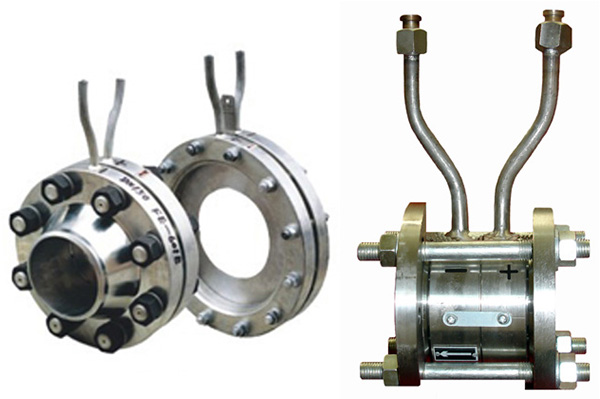

瓦斯孔板流量计效果图

对于新设管路系统,必须先经扫线后再安装标准瓦斯孔板流量计,以防管内杂物堵塞或损伤标准孔板。标准孔板的中心线应当与管道中心线同轴。



瓦斯孔板流量计安装效果图

正确的瓦斯孔板流量计效果图瓦斯孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段,以提高测量精度在瓦斯孔板流量计前后若需安装阀门最好选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。



瓦斯孔板流量计精准安装图

引压管路的内径与管路长度和介质脏污程度有关,通常在45米以内用内径为8-12mm的管子。测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校



瓦斯孔板流量计对照图

引压管路应有牢固的支架托承,两根取压管路应尽可能互相靠近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一同包扎,必须时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀,



通过以上图文分析瓦斯孔板流量计安装图应该对你有所帮助,千万要按照流程找正规的施工单位安装,告诫各位小主不按正规的操作流程走因各种原因会造成瓦斯孔板流量计计量不准或瓦斯孔板流量计安装不到位造成的损失应由厂家自行承担
