氧气计量表如何安装

氧气计量表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

(一) 安装环境要求:

1.尽可能避开强电设备、高频设备、强开关电源设备。氧气计量表的供电电源尽可能与这些设备分离。

2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4.氧气计量表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游 2D 处加设管道紧固装置,并加防振垫,加强抗振效果。

5.氧气计量表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成 U 形,避免水顺着电缆线进入放大器壳内。

6.氧气计量表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

(二) 氧气计量表管道安装要求:

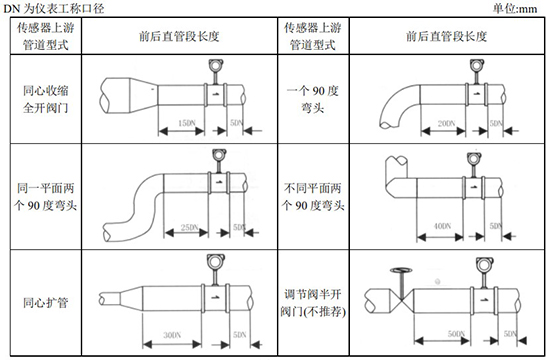

1.氧气计量表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)


注:调节阀尽可能不安装在氧气计量表的上游,而应安装在氧气计量表的下游 10D 处。

2.上、下游配管内径应相同。如有差异,则配管内径 Dp 与氧气计量表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量氧气计量表表体内径同心,它们之间的不同轴度应小于 0.05Db

3.氧气计量表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm

4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处,见图(七)。D 为仪表工称口径,单位:mm

5.氧气计量表在在管道上可以水平、垂直或倾斜安装。

6.测量气体时,在垂直管道安装氧气计量表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a 所示

7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(四)b 所示


8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响氧气计量表正常工作。

(三) 氧气计量表的安装外形尺寸:见图(五)、图(六)

(四)插入式氧气计量表安装步骤:

1.在管道上用气焊开一个略小于φ 100mm 的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利

2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。

3.将球阀及传感器安装在焊接好的发兰上。

4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。

5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)

6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤 5、6。

(五)压力变送器和 Pt100 安装示意图
