温压补偿涡街流量计厂家

LUGB系列温压补偿涡街流量计是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。涡街流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。

温压补偿涡街流量计的工作原理

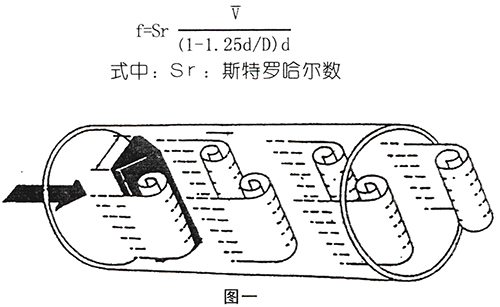

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

温压补偿涡街流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温–25℃~100℃;
7.高温–25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。

温压补偿涡街流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000

温压补偿涡街流量计产品型谱
型号 口径 流量范围m³/h
液体 气体 饱和蒸汽
LU-25 DN25 1~10 25~60 10~85
LU-32 DN32 1.5~18 15~150 14~140
LU-40 DN40 2.2~27 22.6~150 22~220
LU-50 DN50 4~55 35~350 35~350
LU-65 DN65 14~200 60~600 60~600
LU-80 DN80 9~135 90~900 86~860
LU-100 DN100 14~200 140~1400 135~1350
LU-125 DN125 12~360 220~2200 210~2100
LU-150 DN150 30~450 350~3500 300~3000
LU-200 DN200 56~800 550~5500 550~5500
LU-250 DN250 45~1500 900~9000 850~8500
LU-300 DN300 65~2000 1360~13600 1250~12500
  代号 功能1
N 无温压补偿
Y 有温压补偿
  代号 输出型号
F1 4-20mA输出(二线制)
F2 4-20mA输出(三线制)
F3 RS485通讯接口
  代号 被测介质
J1 液体
J2 气体
J3 蒸汽
  代号 连接方式
L1 法兰卡装式
L2 法兰连接式
  代号 功能2
E1 1.0级(适用于液体)
E2 1.5级
  T1 常温
T2 高温
T3 蒸汽
  P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
  D1 内部3.6V供电(不带输出)
D2 DC24V供电
  B1 不锈钢(法兰材质)
B2 碳钢(法兰材质)

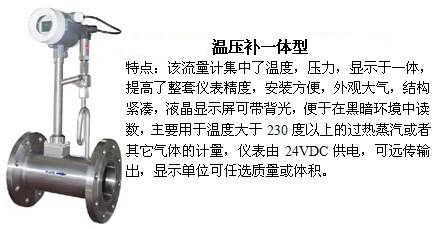

温压补偿涡街流量计分类





温压补偿涡街流量计的安装要求(D为管道的直径)
管道情况 上游 下游
同心收缩管 全开闸阀 15D 5D
90℃直角弯头 20D 5D
同平面二个90℃弯头 25D 5D
半开闸阀 调节阀 50D 5D
不同平面二个90℃弯头 40D 5D
带整流管束 12D 5D
安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。

d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。

f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。

Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。

Ⅳ将传感器的前后直管段焊到原工艺管道上。

方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。

Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。
