雷达液位计罐顶安装位置的选择

为什么雷达液位计不能安装在拱形罐或圆形罐顶正中间？

这是因为雷达发射一个波，经液面反射到弧顶，会在最中间形成一个强波，这会影响真实的回波。除了会产生间接回波还会受到多次回波的影响，多次回波可能比真正回波的信号阈值还大，因为通过顶部可集中多个回波，影响测量数据，所以不能安装在中心位置。

怎样正确选择雷达液位计在储物罐的安装位置？

在储物罐中安装雷达液位计要根据不同的形状、罐内实际情况，在不同的位置进行安装，确保测量达到效果，数据真实可靠。

1.如果是锥形罐，罐顶是平面，雷达液位计可装在罐顶正中间，可保证测量到锥形底部。测量介质是固体料堆时，天线要垂直对准料面。若料面不平，倾斜的固体表面会造成回波衰减，甚至丢失信号的问题。所以，堆角大必须使用万向法兰来调整喇叭角度，使喇叭尽量对准料面。

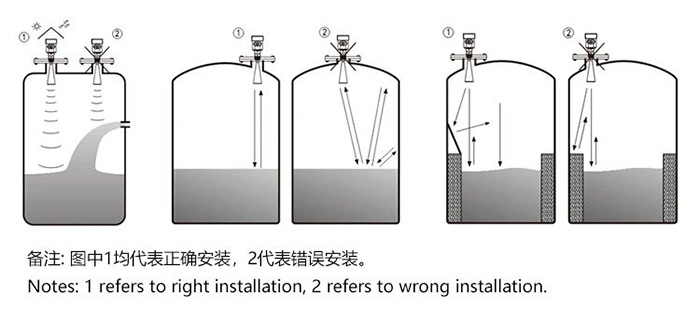

2.对于圆形和拱形的储罐，雷达液位计不能安装在罐顶中间。

注意雷达液位计在安装时应满足以下条件：

1.安装点离罐壁的距离不能小于罐高的1/10，一般在罐直径的1/6~1/4处为最佳。

2.安装时，法兰上的标记应指向罐壁，且法兰对水平面的误差应小于正负0.5度。

3.安装喇叭口天线时，天线下端必须要低于罐顶10mm以下，保证喇叭口天线与液面垂直，避免出现回波。

4.喇叭状的天线必须要延伸到连接管下面。

5.尽量避开下料区、出料口、搅拌器等干扰源。

6.当罐中有障碍物的时候，需要加装反射板。

由于在整个测量系统中，罐体也作为其中的一个重要部分，所以我们在使用和安装雷达液位计时需考虑罐体以及罐体内部结构的影响，确保测量结果不受干扰。
