浮球液位计的组成部分
浮球液位计是在液位测量领域中较为常见的测量仪表,因为其具有适用范围广、安装灵活方便,只要配套不同的浮球和内杆的材质,便可以测量任何性质的介质的液位。为了帮助广大用户能够方便更好地使用浮球液位计,提高测量的准确度,有效延长液位计产品的使用寿命,特地撰写此文。浮球液位计具体的适用范围有哪些呢?现在我们就来了解一下。

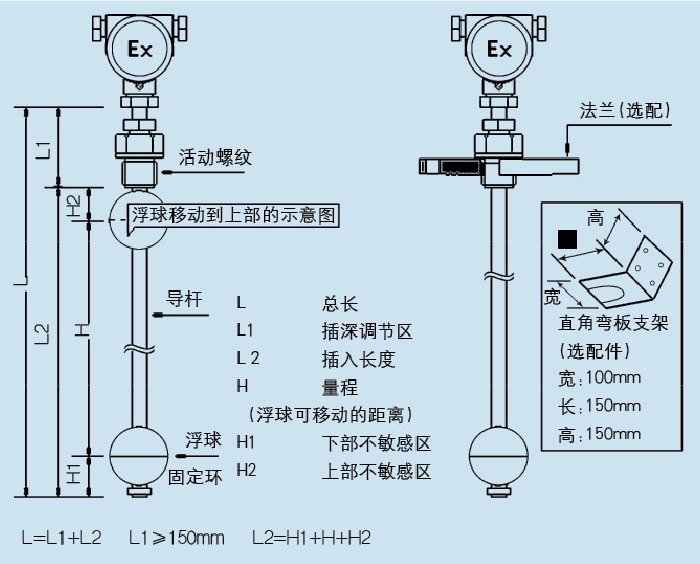

首先我们了解一下浮球液位计的内部结构及其工作原理,浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过对电学量的变化来间接得到容器内部液位的状况。浮球液位计对于液位信号的输出可以直接输出电阻信号,也可以配合R-I转换器浮球液位计,输出电流值(4~20mA)信号;如果客户还需要别的信号类型,可以通过配合其他转换器,输出电压信号及其开关信号(按照客户需求转换器由公司配送)。来达到电信号的远程传输与控制。
浮球液位计的产品特点:适用范围广、安装形式多样,适合任何介质的液位、界面的测量被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、高温、腐蚀条件下的液位测量,电容式液位计可靠性高集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变耐振动性能好,能适应液位波动大的情况下工作结构简单,安装方便,维护费用低带精美的磁钢校正器,现场随意校调电容式物位计液位计在应用中应注意的几个问题选型由于被测介质的不同,电容式物位传感器有不同的型式。指针式磁跟踪液位计用于直接指示各种敞开或承压容器内液位高度,该表与工业设备上常用的玻璃管液位计相比较,它不怕破裂、示值更为清晰,其适用于对玻璃壁有粘滞作用的油污类液体介质或有毒有害的介质的直接指示。
转换器由电子模块组成,安装在传感器的接线盒内。传感器通过磁钢的磁耦合作用,将液位的变化转换成电阻的大小,经转换器转换为4–20mA.DC标准电流信号,送给UQK–71B型液位显示仪或其它二次仪表,实现远距离液位数/模显示。磁性浮球液位计是以浮球组件为测量元件,通过液体浮力作用,使浮球上下移动,带动顶杆上端的磁钢上下变化,经磁性耦合作用,使显示器组件的磁性翻柱翻转达到跟踪液体液位变化,故显示醒目,读数直观,因显示器组件与被测介质完全隔离,故使用安全可靠。该液位计适于各种地下槽池等容器,以及不宜侧面开孔的容器的液位显示,浮球液位计如配上配套仪表可用于远传检测,以实现自动控制功能。用这种液位计组成的合成氨高压液位检测自控系统由于解决了小氮肥行业长期存在的一个技术难题,节能降耗效果明显。
浮球随液位的变化而上、下浮动,带动浮球连杆顶端的磁钢同步移动,通过磁耦合作用,使指示器的指示管翻转180°(液白气红)将液位的变化反映到指示器上,从而清晰地指示出液位的高度。当被测液面波动较大或测量范围较大(>200mm)时,可在浮球及连杆外加装护管,以防止因波动或连杆过长使连杆弯曲。报警器报警器由干簧管或带记忆的干簧管及防爆接线盒组成,紧固在测量管外侧,报警器由浮球连杆顶端的磁钢驱动,输出的报警开关信号送给RZ-UQK–71A型液位显示控制仪或其它二次仪表,实现远距离液位上、下限报警及及灯光显示。变送器浮球液位计由液位传感器和转换器两部分组成,由装在ф20不锈钢管内的若干干簧管和电阻组成,紧固在测量管外侧。报警器结构及安装见图。
