投入式液位计怎么接线图

投入式液位计工作原理

投入式液位计的基本工作原理就是静压液位测量。液体介质中，某一个深度产生的压力就是测量点以上的介质自身的重量所产生的。它与介质的密度和当地的重力加速度成正比。通过公式P=ρgh反映了他们之间的比例关系。其中P=压力，ρ＝介质密度，g＝重力加速度，h＝测量点的深度。所以投入式液位计测量的物理量其实是压力，通过投入式液位计的标定单位mH2O 就可以了解。而实际的液位必须通过知道密度和重力加速度这两个参数后，通过换算获得。这样的换算在工业领域中通常是通过二次仪表或者PLC进行的。

投入式液位计主要测量盐酸、硫酸、硝酸、氢氟酸、氢氧化钠、双氧水等有腐蚀性的液体，或者化工、电镀废水。主要应用在测量腐蚀性介质，其具有耐腐蚀强，性能稳定等优点。下面我们介绍下防腐型投入式液位计使用。

投入式液位计压力敏感核心采用了耐腐蚀性强的陶瓷传感器，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC 等方便相连。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

投入式液位计接线方法

投入式液位计两种输出方式（RS485或4~20mA）可选，其接线方法如下：

RS485输出接线图（四线制）：

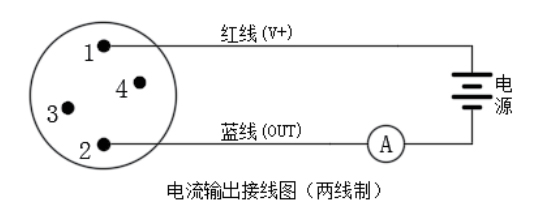

4-20mA输出接线图（二线制）：
