气体涡街流量计概述
涡街流量计由法兰卡装式流量传感器和显示仪表组成。法兰卡装式流量计将专用法兰焊接在工艺管道上，然后用螺栓、螺母将仪表固定在两个法兰之间。安装简单便捷，成本低。本公司提供专用法兰，不需另行购买安装法兰。
涡街流量计与现场显示仪组合后，成为智能一体化流量计，分别用于饱和蒸汽流量计量、过热蒸汽流量计量、各种化学气体流量计量和各种液体流量计量。

气体涡街流量计产品特点
1.测量介质： 气体、液体、蒸气；
2.口径规格 法兰卡装式口径选择 25,32,50,80,100；
3.法兰连接式口径选择 100,150,200；
4.流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
5.测量精度 1.0级 1.5级；
6.被测介质温度:常温–25℃～100℃；
7.高温–25℃～150℃ -25℃～250℃；
8.输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；
9.脉冲占空比约50%,传输距离为100m；
10.脉冲电流远传信号 4～20 mA,传输距离为1000m；
11.仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；
12.材质 不锈钢, 铝合金；
13.电源 DC24V或锂电池3.6V；
14.防爆等级 本安型iaIIbT3-T6；
15.防护等级 IP65。

气体涡街流量计参数
1、口径：DN15～DN3000mm
2、公称压力：0.6～42MPa
3、工况温度：-180～+500℃
4、精度：±1.5%FS
5、输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
6、防护等级：IP65 IP67
7、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
8、执行标准：企标Q/BET05-06
9、表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
10、公称通径：卡装式：DN10～DN300； 插入式：DN350～DN1000； 法兰式：DN10～DN3000

气体涡街流量计流量范围

口径（mm）	液体测量范围（m3/h）	输出频率（Hz）	气体测量范围（m3/h）	输出频率（Hz）
DN25	1～12	-	10～100	-
DN32	1.5～23	-	15～150	-
DN40	2.4～32	-	23～230	-
DN50	4～50	-	35～350	-
DN80	10～130	-	90～900	-
DN100	20～200	-	140～1400	-
DN150	31～310	-	300～3000	-
DN200	45～450	-	550～5500	-
DN250	80～800	-	880～8800	-
DN300	150～150	-	1300～13000	-
（DN300）	100～1500	5.5～87	1560～15600	85～880
（DN400）	180～3000	5.6～87	2750～27500	85～880
（DN500）	300～4500	5.6～88	4300～43000	85～880
（DN600）	450～6500	5.7～89	6100～61000	85～880
（DN800）	750～10000	5.6～88	11000～110000	85～880
（DN1000）	1200～17000	5.8～88	17000～170000	85～880


常用气体介质的标准状态密度（0℃，绝压P=0.1MPa）

气体名称	密度(kg/m3)	气体名称	密度(kg/m3)
空气(干)	1.2928	乙炔	1.1717
氮气	1.2506	乙烯	1.2604
氧气	1.4289	丙烯	1.9140
氩气	1.7840	甲烷	0.7167
氖气	0.9000	乙烷	1.3567
氨气	0.7710	丙烷	2.0050
氢气	0.08988	丁烷	2.7030
一氧化碳	1.97704	天然气	0.8280
二氧化碳	1.3401	煤制气	0.8020


气体涡街流量计产品型谱

型号	口径	流量范围m³/h
		液体			气体			饱和蒸汽
LU-25	DN25	1~10			25~60			10~85
LU-32	DN32	1.5~18			15~150			14~140
LU-40	DN40	2.2~27			22.6~150			22~220
LU-50	DN50	4~55			35~350			35~350
LU-65	DN65	14~200			60~600			60~600
LU-80	DN80	9~135			90~900			86~860
LU-100	DN100	14~200			140~1400			135~1350
LU-125	DN125	12~360			220~2200			210~2100
LU-150	DN150	30~450			350~3500			300~3000
LU-200	DN200	56~800			550~5500			550~5500
LU-250	DN250	45~1500			900~9000			850~8500
LU-300	DN300	65~2000			1360~13600			1250~12500
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号	连接方式
				L1	法兰卡装式
				L2	法兰连接式
					代号	功能2
					E1	1.0级（适用于液体）
					E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
							P1		1.6MPa
							P2		2.5MPa
							P3		4.0MPa
									D1	内部3.6V供电（不带输出）
									D2	DC24V供电
										B1	不锈钢（法兰材质）
										B2	碳钢（法兰材质）


气体涡街流量计分类


气体涡街流量计的安装要求（D为管道的直径）

管道情况	上游	下游
同心收缩管 全开闸阀	15D	5D
90℃直角弯头	20D	5D
同平面二个90℃弯头	25D	5D
半开闸阀 调节阀	50D	5D
不同平面二个90℃弯头	40D	5D
带整流管束	12D	5D

安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度：-40～+55℃ （非防爆场所）
2.2环境湿度：≤85％（相对湿度）
2.3大气压力：86～106Kpa
3、安装指南：
a)传感器安装在管道上的位置一定要选振动小的地方，振动加速度不能大于0.2g，如大于需要采取减震措施。

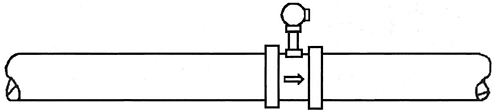

b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

c)对于卡装连接仪表，法兰焊后必须保证法兰的端面与管道垂直，内表面光滑，见图。

d)传感器可水平、垂直或倾斜安装在直管上，当垂直安装测液体时，液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时，其压力、温度测量点的位置如图。

f)涡街流量传感器安装步骤可参考方法A或方法B（以法兰卡装型为例）：
方法A：
Ⅰ选定安装位置，并取前15DN，后5DN直管段割下。

Ⅱ在选表位置焊上两片法兰，并将传感器装好。
Ⅲ去掉原管多出的直管（即表体宽度）。

Ⅳ将传感器的前后直管段焊到原工艺管道上。

方法B：
Ⅰ考虑前15DN，后5DN选定装表位置。

Ⅱ取下表体宽度的一段管，焊上两片法兰连接孔同心，将传感器螺栓紧固好。
