dn250涡街流量计,dn125涡街流量计

dn250涡街流量计概述
LUGB系列智能涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计。在流体中垂直于流动方向插入非流线型漩涡发生体,当流体流过时,在其后两侧交替产生的漩涡列称为卡门涡街。这些漩涡产生交替变化的压力作用于压电传感器上产生交变电信号,该信号与流速成正比,经处理运算后即可求出工况体积流量。具有压力损失小,量程范围宽,精度高,结构简单,无可动件,安装维护量少,测量时几乎不受介质密度、压力、温度、粘度等参数的影响。广泛应用于电力、环保、水处理、冶金等行业。

dn250涡街流量计产品优势
1、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
2、安全防爆,适用于恶劣环境。
3、无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
4、涡街流量计采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
5、电流输出均为电隔离型,具有良好的共模干扰抑制能力。
6、同时显示流量值与累计流量值,不必轮流切换。
7、涡街流量计采用抗振探头,有效消除外界振动影响。
8、电路采用表面贴装工艺,结构紧凑,可靠性高。
9、涡街流量计采用分体式信号转换器,电缆最长10米。
10、量程比宽达20:1。
11、整体结构设计合理,动态测量范围宽,压力损失小。
12、分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
13、现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。

dn250涡街流量计技术参数
1、测量介质:液体、气体、蒸汽
2、介质粘度:小于10cp
3、介质温度:-50℃~+400℃
4、本体材料:1Cr18Ni9Ti(其他材料协议供货)
5、传感器密封:石墨垫片(特殊根据要求)
6、环境温度:-30℃~+80℃(特殊根据要求)
7、公称直径:管道式:DN15——DN300;插入式:DN200-2000mm
8、测量精度:液体:测量值的±0.5%(特殊);气体:测量值的±0.5%
9、量程比:10:1
10、压力等级:PN25,PN40(高压可特殊制造)
11、连接方式:夹持式 DN15—DN300;法兰式 DN15--DN300;插入式 DN200-DN2000
12、防爆形式:隔爆型Ex dⅡBT4-T6;本安型Ex iaⅡCT4-T6
13、防护等级:IP67
14、转换器壳体:压铸铝,上漆
15、供电电压:12~36VDC或3.6V电池
16、输出信号:两线制4--20mA电流输出
17、现场显示:可编程设定显示瞬时流量、累积流量
18、通讯方式:RS485通迅

dn250涡街流量计选型说明
仪表选型是能否用好流量计的前提条件。要获得准确的测量结果,选型时要注意介质温度、压力、测量范围及安装环境等技术参数,其中流量范围的选择尤其重要,流量太小,仪表难以检测出信号,流量太大仪表容易超量程。


dn250涡街流量计安装尺寸



dn250涡街流量计的配线设计
一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

三.带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

四.防暴型涡街流量仪表配线设计

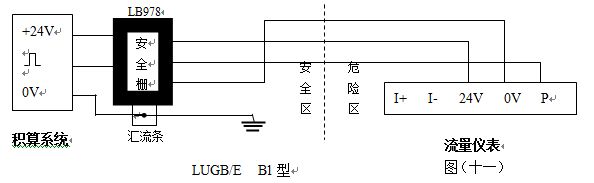

LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图


注意事项:
(1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。
(2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。

dn250涡街流量计产品型谱
型    谱 说    明
KMLUGB   涡街流量仪表
检测 B 压电式传感器
方式 E 电容式传感器
通径   DN 15~1000 单位:mm
连接方式   1 仅对满管型 法兰连接型
2 仅对满管型 法兰卡装型
3 仅对插入型 简易插入型
4 仅对插入型 球阀插入型
测量介质   2 液体
3 气体
4 蒸汽
使用环境   P 普通型
B 防爆型
输出信号   1 脉冲输出
2 24V,4~20mA电流输出
液晶显示
3 RS-485通讯
4 电池供电,不带补偿
5 温压补偿一体,
24V,4~20mA电流输出型
6 温压补偿一体,电池供电型
选型 例如: HPLUGB-DN5024P6 满管型压电式涡街流量仪表,通径DN50,法兰卡装
说明 型连接,介质为蒸汽,温压补偿一体,24V,4~20mA电流信号输出,液晶显示

dn250涡街流量计的安装
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
7、直管段内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
