测量压缩空气流量计

测量压缩空气流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC或锂电池
  • 订货号:LOTKXWREW868

测量压缩空气流量计概述
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。
涡街流量计根据文丘利结构和流体振动原理.采用国际的微功耗处理器和频谱分析的方法采集数据的检测技术,经过公司团队多年的技术和结构改进,成功开发出的智能机电一体化抗振型新型流量计。
它具有流量的温压自动补偿和压缩因子修正、显示及输出控制功能.有着稳定可靠,测量准确度高.量程范围宽,特别是解决了抗振动、改善低流速计量和缩短安装前后直管段的关键性问题。可广泛应用于各行业的天燃气、压缩空气和一般气体的体积流量计量。
测量压缩空气流量计产品图


测量压缩空气流量计的结构与工作原理
流量计结构如图所示:
测量压缩空气流量计结构图
(1)壳体
  本身带有法兰,并有一定形状的流体通道,壳体材料为不锈钢与合金铝(可选)。
(2)检测体(探头)
(3)旋涡发生体
(4)智能流量计积算仪
  由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成.并配有外输信号接口。
(5)压力传感器
  以压阻式扩散硅桥路为敏感元件,其桥臂电阻在外界压力作用下会发生预期变化,因此在一定激励电流作用下,其两个输出端的电位差与外界压力成正比。
(6)温度传感器
  以Pt100铂电阻为温度敏感元件.在一定温度范围内.其电阻值与温度成对应关系。

测量压缩空气流量计产品特点
1、涡街流量计的传感器的通用性很强,从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号。
2、结构简单牢固,无可动部件,可靠性高,使用维护方便。
3、检测元件不与介质接触,性能稳定,使用寿命长 传感器采用检测探头与旋涡发生体分开安装,而且耐高温的压电晶体密封在检测探头内,不与被测介质接触,所以涡街流量计具有结构简单、通用性好和稳定性高的特点。
4、输出与流量成正比的脉冲信号或模拟信号,无零点漂移,精度高,方便与计算机联网
5、测量范围宽,量程比可达1:10
6、涡街流量计测量体积流量时不需补偿,涡街输出的信号实际上是与流速成线性关系的,也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度,乘以体积流量就得到质量流量,若测量气体的体积流量就不需要补偿了。
7、压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量,若管道内的最大流量Qmax =200m3/h时,传感器的压力损失是:△P =1.08×10-6 ρv2(kPa)= 0.605 KPa
8、在一定的雷诺数范围内,流量特性不受流体压力、温度、黏度、密度、成分的影响,仅是与旋涡发生体的形状和尺寸有关。
9、应用范围广,蒸汽、气体、液体流量均可测量。

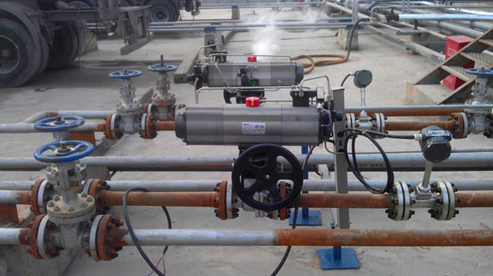

测量压缩空气流量计现场安装使用图

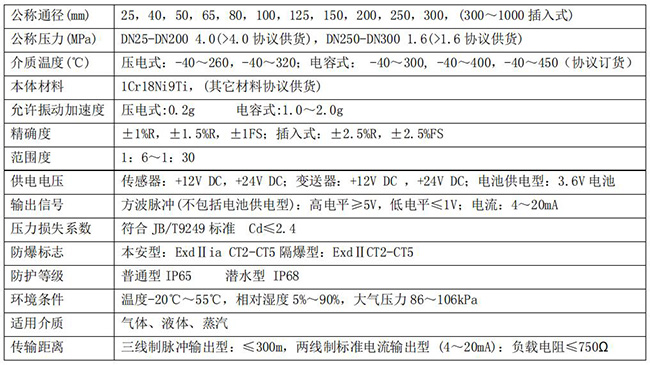

测量压缩空气流量计主要技术指标

测量压缩空气流量计技术参数对照表

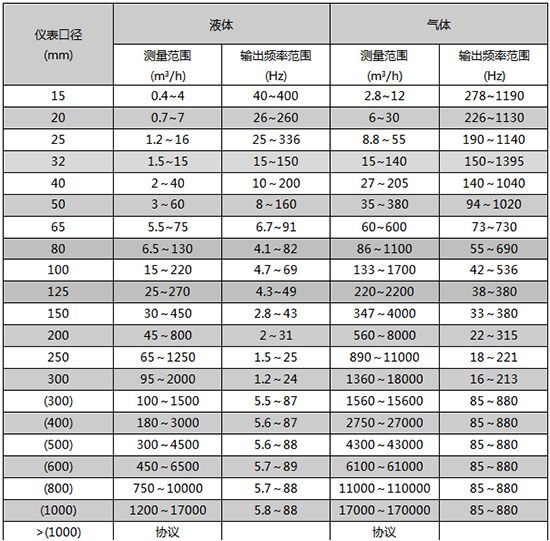

测量压缩空气流量计工况流量范围表
1).气体:常温常压空气,t=20℃,P=0.1MPa(绝压),ρ=1.205 kg/m3,υ=15×10-6 m2/s。
2).液体:常温水,t=20℃,ρ=998.2kg/m3,υ=1.006×10-6m2/s。

测量压缩空气流量计口径流量范围表

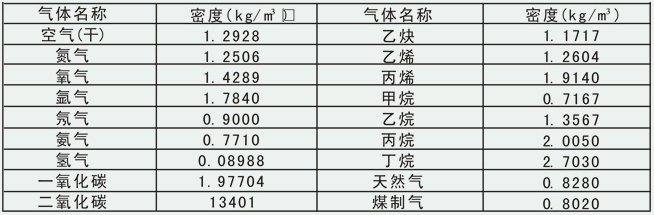

常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)

测量压缩空气流量计常用气体介质密度表

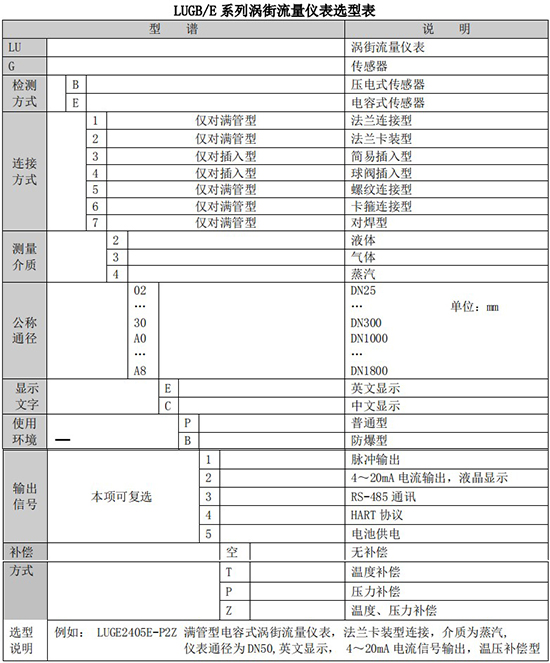

测量压缩空气流量计产品型谱

测量压缩空气流量计规格选型表

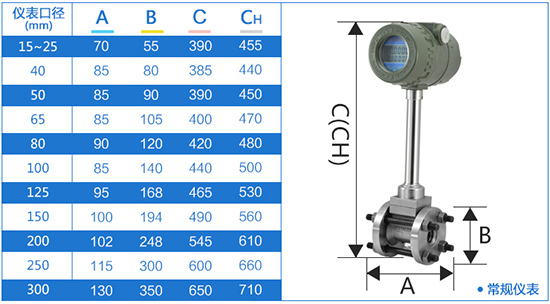

测量压缩空气流量计仪表的安装外形尺寸

管道式测量压缩空气流量计外形尺寸表

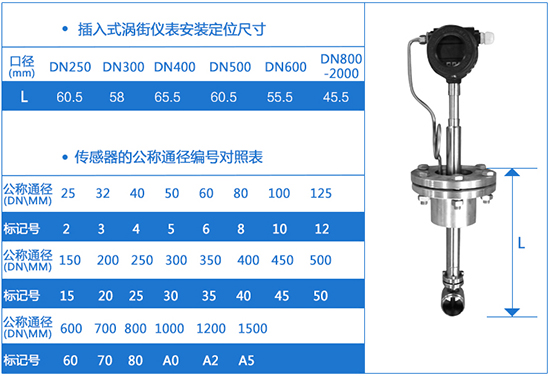

插入式测量压缩空气流量计外形尺寸表


测量压缩空气流量计对直管段的要求
传感器对安装点的上下游直管段有一定要求,否则会影响测量精度。
若传感器安装点的上游有>15°渐缩管,传感器上游应有不小于15D的等径直管段,下游应有不小于5D的等径直管段。
测量压缩空气流量计直管段安装要求示意图一
若传感器安装点的上游有>15°渐扩管,传感器上游应有不小于18D的等径直管段,下游应有不小于5D的等径直管段。
测量压缩空气流量计直管段安装要求示意图二
若传感器安装点的上游有90°弯并没有或T形接头,传感器上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。
测量压缩空气流量计直管段安装要求示意图三
若传感器安装点的上游在同一平面上有二个90°弯头,传感器上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
测量压缩空气流量计直管段安装要求示意图四
若传感器安装点的上游在不同平面上有二个90°弯头,传感器上游应有不小于40D的等径直管段,下游应有不小于5D的等径直管段。
测量压缩空气流量计直管段安装要求示意图五
流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处,若必须安装在传感器的上游,传感器上游应有不小于50D的等径直管段,下游应有不小于5D的等径直管段。
测量压缩空气流量计直管段安装要求示意图六


测量压缩空气流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

测量压缩空气流量计脉冲信号输出接线图

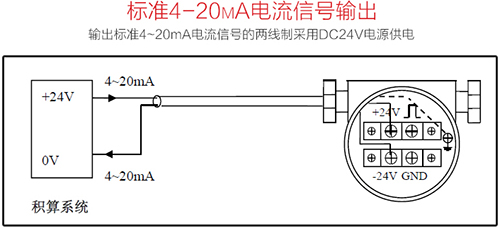

二.输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

测量压缩空气流量计4-20mA电流信号输出接线图

三.带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

测量压缩空气流量计RS485通讯信号输出接线图

注意事项:

 (1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。

 (2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
