丙烷气流量计

丙烷气流量计概述

根据涡街流量计的结构特点,分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。
一体式涡街流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计,具有智能温度、压力补偿功能,自带3.6V高能电池或24VDC(通常在需要脉冲信号输出、二线制4~20mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m3/h)和累计标况体积流量(m3)。
分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m3/h)和累计标况体积流量(m3)。
当只要求测量工况体积流量时(我们将其定义为简配型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m3/h)和累计工况体积流量(m3)。


丙烷气流量计参数
1、产品名称:涡街流量计
2、适用介质:空气,氧气,氮气,氢气,压缩气体的流量计量
3、管径(DN) :DN15~DN300mm至更大
4、公称压力:0.6~4MPa (指连接法兰公称压力,非介质的工作压力)
5、工况温度:-20~+80℃(需更高温度请与工厂联系)
6、测量精度:±1.5%FS
7、量程范围:1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
8、壳体材质:碳钢;不锈钢;
9、供电方式:内置3.6VDC锂电池(可用两年);外供24VDC;
10、输出信号:4~20mA二线制;脉冲0~1000HZ;RS485
11、防护等级:IP65;IP67
12、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
13、表头显示:累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检
14、连接方式:管道法兰式(DN15-300mm);插入式(DN100- N6000mm至更大)。
15、安装要求:可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)
16、特殊连接:螺纹式;对夹式;

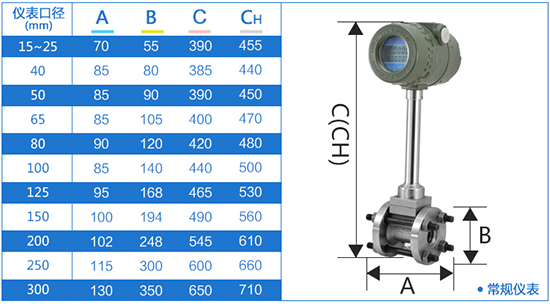

丙烷气流量计安装尺寸


常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)

气体名称 密度(kg/m3) 气体名称 密度(kg/m3)
空气(干) 1.2928 乙炔 1.1717
氮气 1.2506 乙烯 1.2604
氧气 1.4289 丙烯 1.9140
氩气 1.7840 甲烷 0.7167
氖气 0.9000 乙烷 1.3567
氨气 0.7710 丙烷 2.0050
氢气 0.08988 丁烷 2.7030
一氧化碳 1.97704 天然气 0.8280
二氧化碳 1.3401 煤制气 0.8020


丙烷气流量计的安装要求(D为管道的直径)

管道情况 上游 下游
同心收缩管 全开闸阀 15D 5D
90℃直角弯头 20D 5D
同平面二个90℃弯头 25D 5D
半开闸阀 调节阀 50D 5D
不同平面二个90℃弯头 40D 5D
带整流管束 12D 5D

安装条件
1.传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游 和下2游应配置一定长度的直管段,其长度应符合前直管段15~20D,后直管段5~1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管道,误差 要≤3%,并不超过5mm。
5.传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

丙烷气流量计的工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

丙烷气流量计产品特点
1、无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
2、实现了机电一体化,日常的计量过程不需人工值守;
3、工艺安装条件不苛刻,仪表上、下游直管段可较孔板和涡街流量计大大缩短;
4、系统的测量准确度能够满足目前的贸易计量要求(≤1.5%);
5、表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。
6、涡街流量计采用全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。
7、全新的数字滤波和修正功能使流量测量更加精准可靠。
8、涡街流量计采用锂电池供电型无需外接电源既可连续工作两年以上。

丙烷气流量计产品型谱

代号 通径 流量范围m³/h(饱和蒸汽180℃ ρ=5.157Kg/m³)
KMLU-25 DN25 6.5~90 DN300以上推荐使用插入式涡街流量计
KMLU-32 DN32 10~140
KMLU-40 DN40 16~220
KMLU-50 DN50 26~350
KMLU-65 DN65 44~580
KMLU-80 DN80 65~900
KMLU-100 DN100 100~1400
KMLU-125 DN125 165~2150
KMLU-150 DN150 230~3100
KMLU-200 DN200 420~5550
KMLU-250 DN250 650~8650
KMLU-300 DN300 950~12500
  代号 功能1
N 无温压补偿(适合做外补)
Y 自带温压补偿一体式
  代号 输出型号
F1 4-20mA输出(二线制)
F2 4-20mA输出(三线制)
F3 RS485通讯接口
  代号 被测介质
J3 蒸汽
  代号 连接方式
L1 法兰卡装式
L2 法兰连接式
  代号 功能2
E2 1.5级
T3 蒸汽
P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 碳钢
