蒸汽管道流量表原理

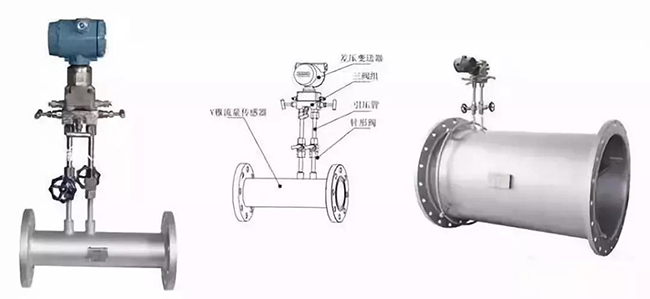

差压式(也称节流式) 流量计是基于流体流动的节流原理,利用流体流经节流装置时产生的压力差而实现流量测量的。它是目前生产中测量流量最成熟,最常用的方法之一。通常由节流装置(将被测流量转换成压差信号)、差压计(将压差转换成对应的流量值)和显示仪表组成。

压式流量计通常以检测件形式分类,如孔板流量计、均速管流量计、文丘里流量计等。

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。 在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。



差压式流量计是目前流量测量中用得最多的一种流量仪表,使用量约占整个流量仪表的60%~70%。近年来,由于各种新型流量计的问世,差压式流量计的使用量逐渐下降,但目前仍是最重要的一类流量计。
