液体涡轮流量计的安装注意事项

由于任何的仪器仪表的工作效果都有赖于外部的工况条件，虽然大家都知道理想的测量环境是流量计正常运行的有力保证，不过绝大都时候仪表的工作环境不能够与校验出厂时的标准工作环境相比，在使用现场往往复杂环境也会影响液体涡轮流量计的准确测量，流量计按照测量原理的不同分为速度式流量计和容积式流量计，不同原理的测量方法对安装要求差异很大。速度是流量计一般都要求有足够长的直管段以达到满管和稳流速的目的。而一般容积式流量计，如椭圆齿轮流量计则对直管段没有过多的要求。仪表使用说明书未详细说明仪表，应考虑安装位置与流动方向、维护空间、安装方向等要求及其影响。对于液体涡轮流量计来说，以下的安装要求是我们必须要注意的。

安装前应注意的几点：

1、安全性

安全性是流量计选择*先要考虑的因素，如防爆性能的要求，应用于爆炸性危险环境，按照气氛适应性、爆炸性混合物分级分组、防护电气设备类型以及其他安全规则或标准选择仪表。

2、耐压强度

要求液体涡轮流量计的壳体应该能够承受试验压力为1.5倍*大工作压力下5分钟的耐压强度试验，而不会损坏或漏气。

3、环境温度

液体涡轮流量计仪表的电子部件和某些仪表流量检测部分会受环境温度变化影响。

4、环境湿度

高湿度会加速大气腐蚀和电解腐蚀并降低电气绝缘，低湿度容易感生静电。涡轮流量计环境温度或介质温度急剧变化导致引起湿度方面的问题。用户应预期可能的变化范围，核实是否会导致所选择的仪表在运行中产生问题。

5、电气干扰

电力电缆、电动机和电气开关都会产生电磁干扰，成为产生误差的来源。因此应该注意预防或合理有效的接地或屏蔽干扰源。

6、安装场合应方便维修拆卸。

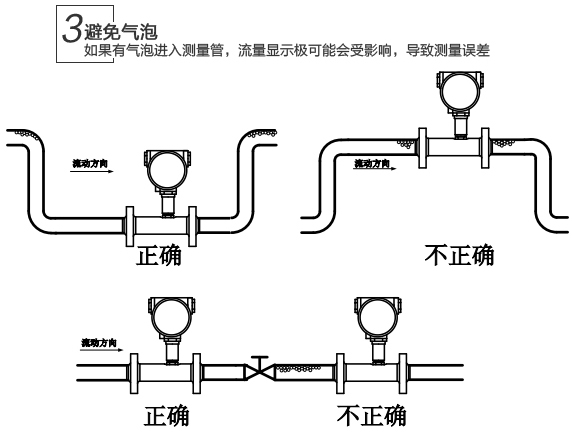

液体涡轮流量计的安装：

（1）变送器的电源线采用金属屏蔽线，接地要良好可靠。电源为直流24V，650Ω阻抗。

（2）变送器应水平安装，避免垂直安装，并保证其前后有适应的直管段，一般前10D，后5D。

（3）保证流体的流动方向与仪表外壳的箭头方向一致，不得装反。

（4）被测介质对涡轮不能有腐蚀，特别是轴承处，否则应采取措施。

（5）注意对磁感应部分不能碰撞。

液体涡轮流量计使用注意事项

（1）安装液体涡轮流量计前，管道要清扫。被测介质不洁净时，要加过滤器。否则涡轮、轴承易被卡住，测不出流量来。

（2）拆装流量计时，对磁感应部分不能碰撞。

（3）投运前先进行仪表系数的设定。仔细检查，确定仪表接线无误，接地良好，方可送电。

（4）安装液体涡轮流量计时，前后管道法兰要水平，否则管道应力对流量计影响很大。

为了确保液体涡轮流量计的测量准确,必须正确地选择安装位置和方法。

对直管段的要求：流量计必须水平安装在管道上（管道倾斜在5以内），安装时流量计轴线应与管道轴线同心，流向要一致。 流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。

对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。

对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。

对外部环境的要求：流量计*好安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。

对介质中含有杂质的要求：为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。

安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。

对安装焊接的要求：用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！ 安装流量计前应严格清除管道中焊渣等脏物，*好用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时，法兰间的密封垫片不能凹入管道内。

流量计接地的要求：流量计应可靠接地，不能与强电系统地线共用。

对于防爆型产品的要求：为了仪表安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守**防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。

选型在规定的流量范围内，防止超速运行，以保证获得理想准确度和保证正常使用寿命。 安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。 流量计投运时应缓慢地先开启前阀门，后开启后阀门，防止瞬间气流冲击而损害涡轮。 加润滑油应按告示*操作，加油的次数依气质洁净程度而定，通常每年2-3次。

由于试压、吹扫管道或排气造成涡轮超速运转，以及涡轮在反向流中运转都会可能使流量计损坏。 流量计运行时不允许随意打开前.后盖，更动内部有关参数，否则将影响流量计的正常运行。 小心安装垫片，确保没有突出物进入管道，以防止干扰正常的流量测量。 流量计在标定时要在流量计取压口上采集压力。
