压缩气体流量计选型

压缩气体流量计主要技术指标
公称通径(mm) 25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa) DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃) 压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料 1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度 压电式:0.2g      电容式:1.0~2.0g
精确度 ±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范围度 1:6~1:30
供电电压 传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号 方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数 符合JB/T9249标准 Cd≤2.4
防爆标志 本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防护等级 普通型IP65     潜水型 IP68
环境条件 温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质 气体、液体、蒸汽
传输距离 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

压缩气体流量计选型说明
仪表选型是能否用好流量计的前提条件。要获得准确的测量结果,选型时要注意介质温度、压力、测量范围及安装环境等技术参数,其中流量范围的选择尤其重要,流量太小,仪表难以检测出信号,流量太大仪表容易超量程。

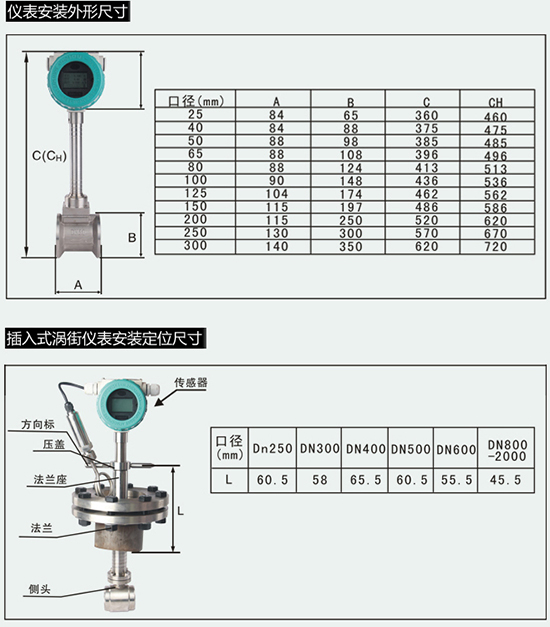

压缩气体流量计安装尺寸


压缩气体流量计的配线设计
一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

三.带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

压缩气体流量计产品型谱
型号 说明
KM-LUGB 标准涡街流量计
安装方式 2 法兰卡装式
3 法兰连接式
4 管道对焊式
5 螺纹连接式
6 卡箍连接式
7 固定插入式
8 球阀插入式
测量介质 2 液体
3 气体
4 蒸汽
公称通径 -X 流量计公称通径用2-4位阿拉伯数字表示
例如:DN200用200表示
输出信号 -2 脉冲频率信号无显示
-3 脉冲频率信号带显示
-4 电池供电带显示
-5 两线制4~20mA信号无显示
-6 两线制4~20mA信号带显示
-7 两线制4~20mA信号带hart通讯
-8 三线制4~20mA信号带显示
-9 三线制4~20mA信号带RS485通讯
温度规格 2 -50~50℃(仅电容式)
3 -20~50℃
4 50~250℃
5 50~320℃
6 50~500℃(仅电容式)
压力规格 2 1.6MPa
3 2.5MPa
4 4.0MPa
5 更高压力(最高32MPa)
补偿类型 -P 一体化压力补偿
-T 一体化温度补偿
-PT 一体化温压补偿
特殊类型 F 分体式
Q 潜水型
S 缩径型
N 耐腐蚀型
G 隔爆型
B 本案防爆型

压缩气体流量计的安装
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
7、直管段内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。

压缩气体流量计的工作原理
涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St × V/d
式中:f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)

这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号或标准信号。
在流体管道中,垂直插入—个柱形阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。

压缩气体流量计产品特点
1、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。
2、安装简单,维护十分方便。
3、检测传感器不直接接触被测介质,性能稳定,寿命长。
4、输出是与流量成正比的脉冲信号,无零点漂移,精度高。
5、测量范围宽,量程比可达1:10。
6、压力损失较小,运行费用低,更具节能意义。
7、涡街流量计在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。
8、应用范围广,蒸汽、气体、液体的流量均可测量。
9、检定周期为二年。
10、涡街流量计应用内径范围为25-300mm(满管式),插入式涡街流量计应用内径范围为350-1200mm)。
11、满管式测量液体精度为1%,测量蒸汽和气体精度为1.5%,插入式测量液体精度为2%,测量蒸汽和气体精度为2.5%。
12、被测介质温度为-20~150℃、-40~250℃、+100~350℃(仅管式)。
13、输出信号为三线制电压脉冲,三线制4-20mA、二线制4-20mA。
