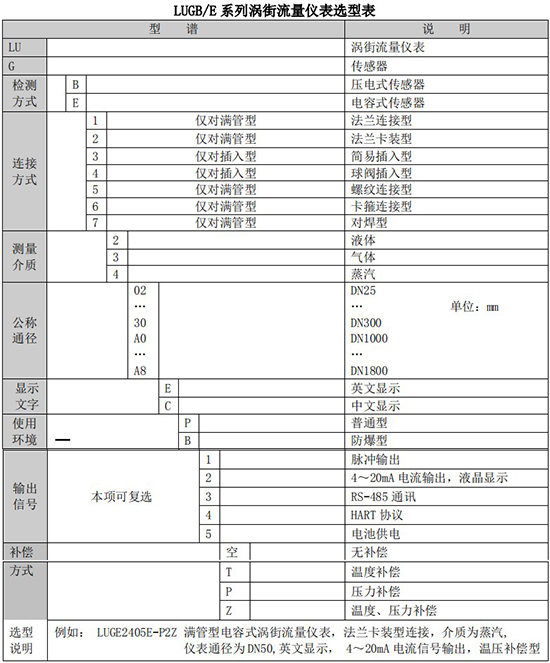

插入式蒸汽流量计
- 品*:JKM/凯铭仪表
- 型号:JKM-LUGB
- 测量范围:5-11000m³/h
- 精度等级:1.5级、1.0级
- 公称通径:DN20~DN1200
- 适用介质:气体、液体、蒸汽
- 工作压力:1.6MPa~10MPa
- 工作温度:-80℃~450℃
- 供电方式:24VDC或锂电池
- 订货号:WBU193715VNE
用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
需要我公司的显示仪表配套时,请参阅相应的说明书,选用合适的型号,或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长。
插入式蒸汽流量计产品概述
根据涡街流量计的结构特点,分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。
一体式涡街流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计,具有智能温度、压力补偿功能,自带3.6V高能电池或24VDC(通常在需要脉冲信号输出、二线制4~20mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
当只要求测量工况体积流量时(我们将其定义为简配型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m³/h)和累计工况体积流量(m³)。
插入式蒸汽流量计工作原理
在流体管道中,垂直插入一个柱形阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体实验证明,在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。涡街流量计即是根据这一原来制造。
插入式蒸汽流量计产品特点
1、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
2、安全防爆,适用于恶劣环境。
3、无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
4、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
5、稳压补偿一体化设计。
6、电流输出均为电隔离型,具有良好的共模干扰抑制能力。
7、同时显示流量值与累计流量值,不必轮流切换。
8、采用抗振探头,有效消除外界振动影响。
9、电路采用表面贴装工艺,结构紧凑,可靠性高。
10、采用分体式信号转换器,电缆*长10米。
11、量程比宽达20:1。
12、整体结构设计合理,动态测量范围宽,压力损失小。
13、分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
14、现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。
插入式蒸汽流量计参数
1、测量介质:气体、液体、蒸汽
2、连接方式:法兰卡装式、法兰式、插入式
3、口径规格:法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择:100,150,200
5、流量测量范围:正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s;液体0.5~7m/s;
6、测量精度:1.0级 1.5级
7、被测介质温度:常温-25℃~100℃,高温-25℃~150℃ -25℃~250℃
8、输出信号:脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号:4~20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
12、材质:不锈钢, 铝合金
13、电源:DC24V或锂电池3.6V
14、防爆等级:本安型iaIIbT3-T6,
15、防护等级:IP65
插入式蒸汽流量计口径的确定
仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并**可与我公司的销售或技术支持部门联系,以确保选型正确。
一.适用流量范围和仪表口径的确定
仪表口径的选择,根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表,用于不同介质时,它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

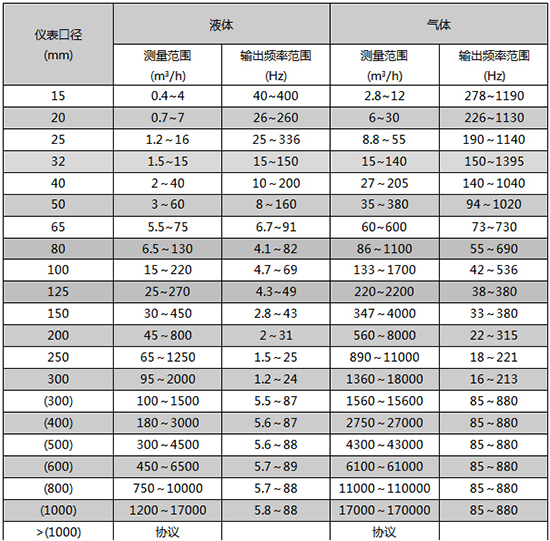

(一)参比条件下空气及水的流量范围,见表(二),参比条件如下:
1.气体:常温常压空气,t=20℃,P=0.1MPa(绝压),ρ =1.205 kg/m3,υ =15×10-6 m2/s。
2.液体:常温水 , t=20℃ , ρ =998.2kg/m3 , υ =1.006×10-6m2/s。
(二)确定流量范围和仪表口径的基本步骤:
1.明确以下工作参数。
(1)被测介质的名称、组份
(2)工作状态的*小、常用、*大流量
(3)介质的*低、常用、*高压力和温度
(4)工作状态下介质的粘度
插入式蒸汽流量计的配线设计
一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图
二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图
三.带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图
四.防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图
注意事项:
(1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。
(2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
插入式蒸汽流量计对直管段的要求
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一) 安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游 2D 处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表*好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成 U 形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二) 仪表管道安装要求:

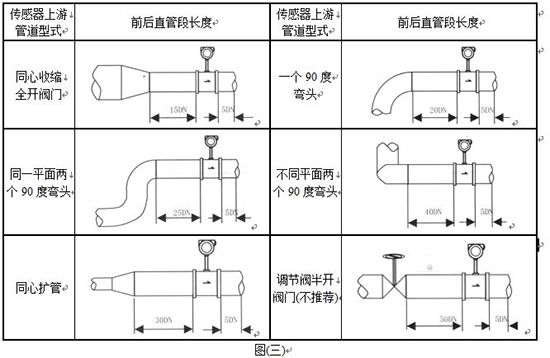

1.涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。
2.上、下游配管内径应相同。如有差异,则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于 0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处,见图(七)。D 为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。

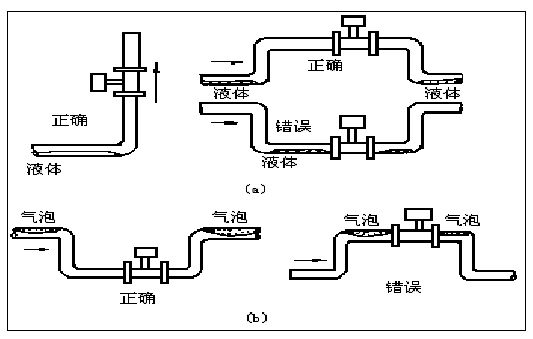

6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a 所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(四)b 所示
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

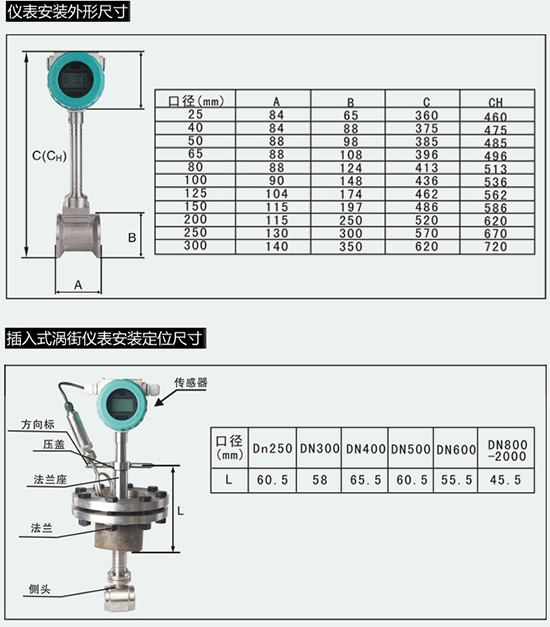

(三) 仪表的安装外形尺寸:见图(五)、图(六)

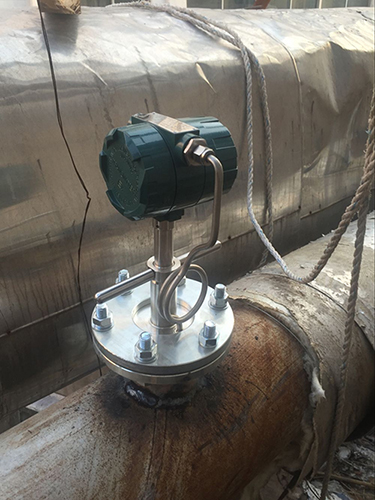

(四)插入式涡街流量仪表安装步骤:
1.在管道上用气焊开一个略小于φ 100mm 的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3.将球阀及传感器安装在焊接好的发兰上。
4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤 5、6。
订货须知:
1、介质:名称、成分、状态、导电性或电导率;
2、工作状态*高、正常、*低温度(℃);
3、工作状态*高、正常、*低压力(Mpa);
4、管道内外径(DN),*小、正常、*大流量(m3/h);
5、腐蚀性、磨损性,是否有负压;
6、安装要求及环境:一体还是分体,信号输出,通讯方式,供电电源;
7、安装环境:防护等级和防爆要求。
