测蒸汽流量计

测蒸汽流量计产品概述
涡街流量计可以测量蒸汽、气体、液体、压缩空气、天然气等物质！配置包括：一体现场显示、3.6V电池供电、法兰夹装，可中文显示瞬时流量累积流量。若想要测量更加精准，可带温度压力补偿，可以液晶中文显示温度、压力、密度、瞬时流量、累计流量、频率等参数，功能齐全。


测蒸汽流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d   公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
图表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m³）   公式（2）
式中：K＝仪表常数（1/m³）。
N＝脉冲个数
Q＝体积流量（m³）

测蒸汽流量计产品特点
1、涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
2、结构简单牢固，无可动部件，可靠性高，使用维护方便。
3、检测元件不与介质接触，性能稳定，使用寿命长 传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以dn65蒸汽流量计具有结构简单、通用性好和稳定性高的特点。
4、输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网
5、测量范围宽，量程比可达1：10
6、涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
7、压力损失小。
用口径DN50的dn65蒸汽流量计测量可燃气体的流量，若管道内的*大流量Qmax =200m3/h时，传感器的压力损失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa
8、在一定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
9、应用范围广，蒸汽、气体、液体流量均可测量。

测蒸汽流量计基本参数
1、测量介质：液体、气体、蒸汽
2、介质粘度：小于10cp
3、介质温度：-50℃～+400℃
4、本体材料：1Cr18Ni9Ti（其他材料协议供货）
5、传感器密封：石墨垫片（特殊根据要求）
6、环境温度：-30℃～+80℃（特殊根据要求）
7、公称直径：管道式：DN15-DN300；插入式：DN200-2000mm
8、测量精度：液体:测量值的±0.5%（特殊）；气体：测量值的±0.5%
9、量程比：10：1
10、压力等级：PN25，PN40（高压可特殊制造）
11、连接方式：夹持式 DN15-DN300；法兰式 DN15--DN300；插入式 DN200-DN2000
12、防爆形式：隔爆型Ex dⅡBT4-T6；本安型Ex iaⅡCT4-T6
13、防护等级：IP67
14、转换器壳体：压铸铝,上漆
15、供电电压：12～36VDC或3.6V电池
16、输出信号：两线制4--20mA电流输出
17、现场显示：可编程设定显示瞬时流量、累积流量
18、通讯方式：RS485通迅

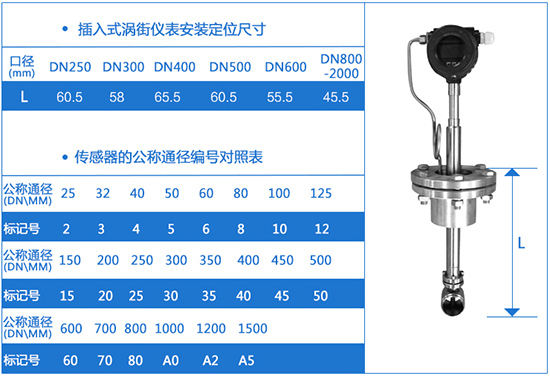

测蒸汽流量计仪表的安装外形尺寸

测蒸汽流量计流量范围

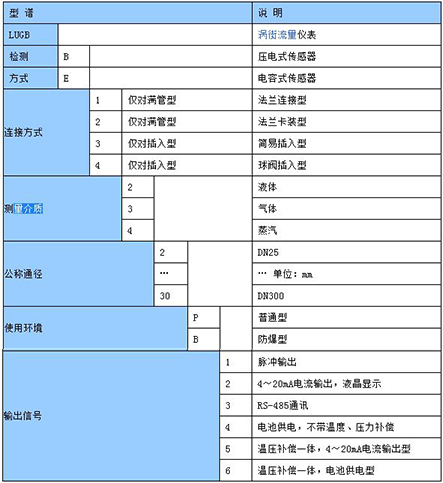

测蒸汽流量计选型


测蒸汽流量计安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度：-40～+55℃（非防爆场所）
2.2环境湿度：≤85％（相对湿度）
2.3大气压力：86～106Kpa
3、安装指南：
a)传感器安装在管道上的位置一定要选振动小的地方，振动加速度不能大于0.2g，如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

c)对于卡装连接仪表，法兰焊后必须保证法兰的端面与管道垂直，内表面光滑，见图。

d)传感器可水平、垂直或倾斜安装在直管上，当垂直安装测液体时，液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时，其压力、温度测量点的位置如图。

f)涡街流量传感器安装步骤可参考方法A或方法B（以法兰卡装型为例）：
方法A：
Ⅰ选定安装位置，并取前15DN，后5DN直管段割下。

Ⅱ在选表位置焊上两片法兰，并将传感器装好。
Ⅲ去掉原管多出的直管（即表体宽度）。

Ⅳ将传感器的前后直管段焊到原工艺管道上。

方法B：
Ⅰ考虑前15DN，后5DN选定装表位置。

Ⅱ取下表体宽度的一段管，焊上两片法兰连接孔同心，将传感器螺栓紧固好。

测蒸汽流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二．输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

注意事项：

 （1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。

 （2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
