饱和蒸汽流量计产品概述
JKM-LUGB系列智能蒸汽流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
饱和蒸汽流量计产品图

饱和蒸汽流量计工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。
饱和蒸汽流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
饱和蒸汽流量计原理曲线图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

饱和蒸汽流量计产品特点
▲不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
▲安全防爆,适用于恶劣环境。
▲无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
▲采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型,具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值,不必轮流切换。
▲采用抗振探头,有效消除外界振动影响。
▲电路采用表面贴装工艺,结构紧凑,可靠性高。
▲采用分体式信号转换器,电缆最长10米。
▲量程比宽达20:1。
▲整体结构设计合理,动态测量范围宽,压力损失小。
▲分体式蒸汽流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
▲现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。
饱和蒸汽流量计现场安装使用图


饱和蒸汽流量计主要技术指标

饱和蒸汽流量计技术参数对照表


饱和蒸汽流量计流量范围
饱和蒸汽流量计口径流量范围表

饱和蒸汽流量计安装设计

仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

(一) 安装环境要求:

1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游 2D 处加设管道紧固装置,并加防振垫,加强抗振效果。

5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成 U 形,避免水顺着电缆线进入放大器壳内。

6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

(二) 仪表管道安装要求:

1.涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)

饱和蒸汽流量计管道安装图

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。

2.上、下游配管内径应相同。如有差异,则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于 0.05Db

3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm

4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处,见图(七)。D 为仪表工称口径,单位:mm

5.仪表在在管道上可以水平、垂直或倾斜安装。

6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a 所示

7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(四)b 所示

饱和蒸汽流量计正确安装方式图

8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

(三) 仪表的安装外形尺寸:见图(五)、图(六)

饱和蒸汽流量计安装外形图

饱和蒸汽流量计外形尺寸表

(四)插入式涡街流量仪表安装步骤:

1.在管道上用气焊开一个略小于φ 100mm 的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利

2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。

3.将球阀及传感器安装在焊接好的发兰上。

4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。

5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)

6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤 5、6。

(五)压力变送器和 Pt100 安装示意图

饱和蒸汽流量计压力变送器和pt100安装示意图


饱和蒸汽流量计配线设计

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图(八)

饱和蒸汽流量计三线制接线图

二.输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图(九)

饱和蒸汽流量计4-20mA电流信号接线图

三.带 RS-485 通讯接口功能的涡街流量仪表配线设计

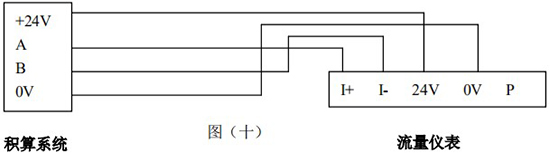

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图(十)

饱和蒸汽流量计RS-485通讯接线图

四.防暴型涡街流量仪表配线设计

LUGB/E 三线制脉冲输出型涡街流量仪表与 LB978 齐纳安全栅相连、LUGB/E 两线制标准 4~20mA 电流输出型涡街流量仪表与 LB987S 齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为 Ex ia Ⅱ CT2-T5。

本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图(十一),图(十二)。

饱和蒸汽流量计本安防爆型接线图一

饱和蒸汽流量计本安防爆型接线图二

注意事项:

 (1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。

 (2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。


饱和蒸汽流量计订货须知及选型样谱

一.尊敬的用户,当您要选用本公司产品时,请仔细阅读选型样本,并做好以下工作:

1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。

2.认真核对被测介质的使用流量范围,特别是最小流量值以最终确定使用仪表的口径及配管参数。

3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。

4.填好订货咨询单,见附表三

二.涡街流量仪表选型表(符合 JB/T9294-1999 标准)

1.传感器选型表

饱和蒸汽流量计规格选型表
