主蒸汽流量计

主蒸汽流量计

订购须知:

1.致电金湖凯铭仪表有限公司,确定产品型号,规格。
2.确认产品价格,数量,生产周期,发货方式。
3.汇款发货:本公司所有订单均以款到发货为原则,电汇到公司账户。
4.提供收货人的姓名,地址,联系方式。

主蒸汽流量计概述

涡街流量计是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

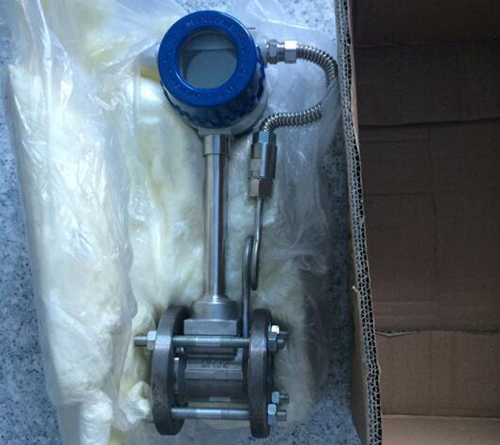

主蒸汽流量计产品图


主蒸汽流量计产品特点
1、涡街流量计的传感器的通用性很强,从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号。
2、结构简单牢固,无可动部件,可靠性高,使用维护方便。
3、检测元件不与介质接触,性能稳定,使用寿命长 传感器采用检测探头与旋涡发生体分开安装,而且耐高温的压电晶体密封在检测探头内,不与被测介质接触,所以涡街流量计具有结构简单、通用性好和稳定性高的特点。
4、输出与流量成正比的脉冲信号或模拟信号,无零点漂移,精度高,方便与计算机联网
5、测量范围宽,量程比可达1:10
6、涡街流量计测量体积流量时不需补偿,涡街输出的信号实际上是与流速成线性关系的,也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度,乘以体积流量就得到质量流量,若测量气体的体积流量就不需要补偿了。
7、压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量,若管道内的最大流量Qmax =200m3/h时,传感器的压力损失是:△P =1.08×10-6 ρv2(kPa)= 0.605 KPa
8、在一定的雷诺数范围内,流量特性不受流体压力、温度、黏度、密度、成分的影响,仅是与旋涡发生体的形状和尺寸有关。
9、应用范围广,蒸汽、气体、液体流量均可测量。
主蒸汽流量计现场安装使用图


主蒸汽流量计主要技术指标

主蒸汽流量计技术参数对照表


主蒸汽流量计产品型谱

主蒸汽流量计规格选型表


主蒸汽流量计的安装外形尺寸

管道式主蒸汽流量计外形尺寸表

插入式主蒸汽流量计外形尺寸表


主蒸汽流量计对直管段的要求
传感器对安装点的上下游直管段有一定要求,否则会影响测量精度。
若传感器安装点的上游有>15°渐缩管,传感器上游应有不小于15D的等径直管段,下游应有不小于5D的等径直管段。
主蒸汽流量计直管段安装要求图一
若传感器安装点的上游有>15°渐扩管,传感器上游应有不小于18D的等径直管段,下游应有不小于5D的等径直管段。
主蒸汽流量计直管段安装要求图二
若传感器安装点的上游有90°弯并没有或T形接头,传感器上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。
主蒸汽流量计直管段安装要求图三
若传感器安装点的上游在同一平面上有二个90°弯头,传感器上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
主蒸汽流量计直管段安装要求图四
若传感器安装点的上游在不同平面上有二个90°弯头,传感器上游应有不小于40D的等径直管段,下游应有不小于5D的等径直管段。
主蒸汽流量计直管段安装要求图五
流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处,若必须安装在传感器的上游,传感器上游应有不小于50D的等径直管段,下游应有不小于5D的等径直管段。
主蒸汽流量计直管段安装要求图六

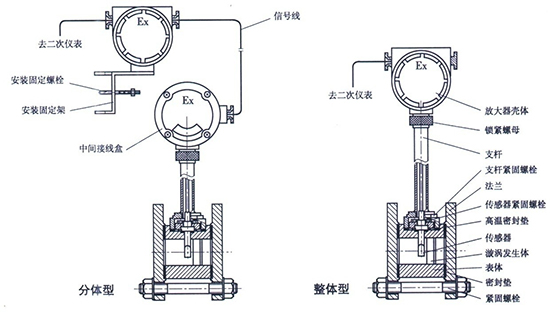

主蒸汽流量计的结构与工作原理
流量计结构如图所示:
主蒸汽流量计结构图
(1)壳体
  本身带有法兰,并有一定形状的流体通道,壳体材料为不锈钢与合金铝(可选)。
(2)检测体(探头)
(3)旋涡发生体
(4)智能流量计积算仪
  由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成.并配有外输信号接口。
(5)压力传感器
  以压阻式扩散硅桥路为敏感元件,其桥臂电阻在外界压力作用下会发生预期变化,因此在一定激励电流作用下,其两个输出端的电位差与外界压力成正比。
(6)温度传感器
  以Pt100铂电阻为温度敏感元件.在一定温度范围内.其电阻值与温度成对应关系。

主蒸汽流量计工况流量范围表
1).气体:常温常压空气,t=20℃,P=0.1MPa(绝压),ρ=1.205 kg/m3,ν=15×10-6 m2/s。
2).液体:常温水,t=20℃,ρ=998.2kg/m3,ν=1.006×10-6m2/s。
主蒸汽流量计口径流量范围表
常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)

主蒸汽流量计常用气体介质密度表


主蒸汽流量计配线

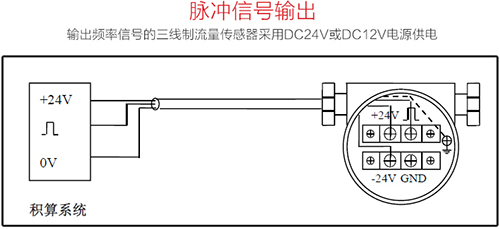

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

主蒸汽流量计脉冲信号输出接线图

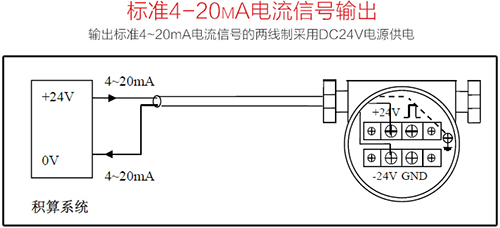

二.输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

主蒸汽流量计4-20mA电流信号输出接线图

三.带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

主蒸汽流量计RS485通讯信号输出接线图

注意事项:

 (1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。

 (2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
