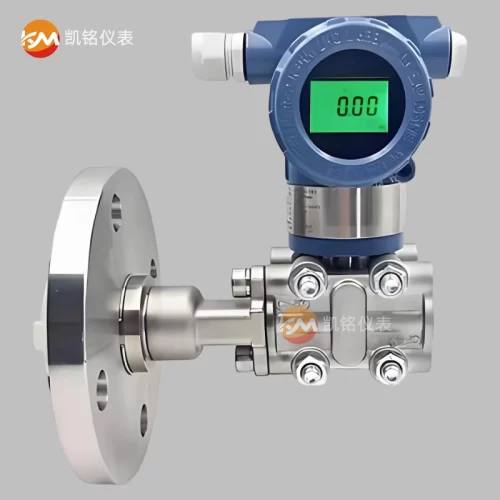

法兰式液位变送器

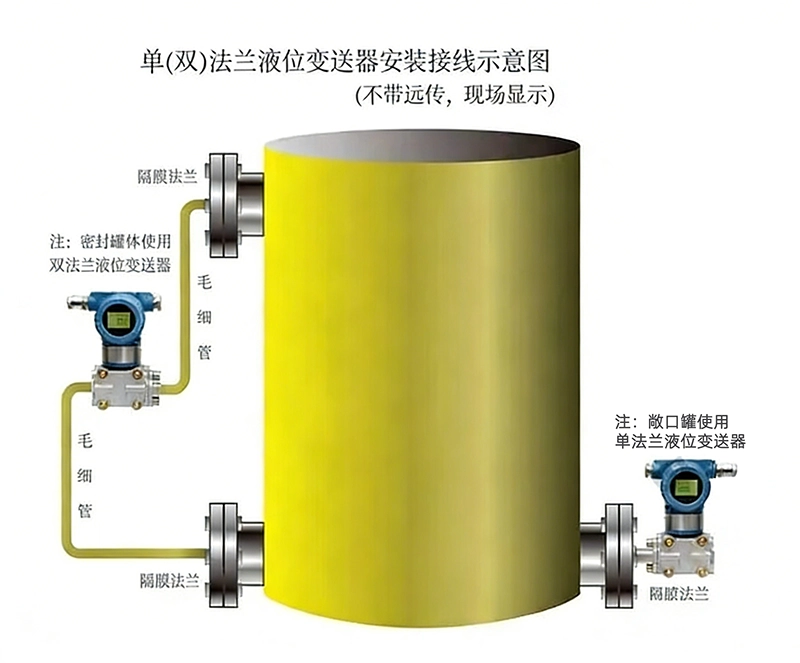

一、标准安装方法

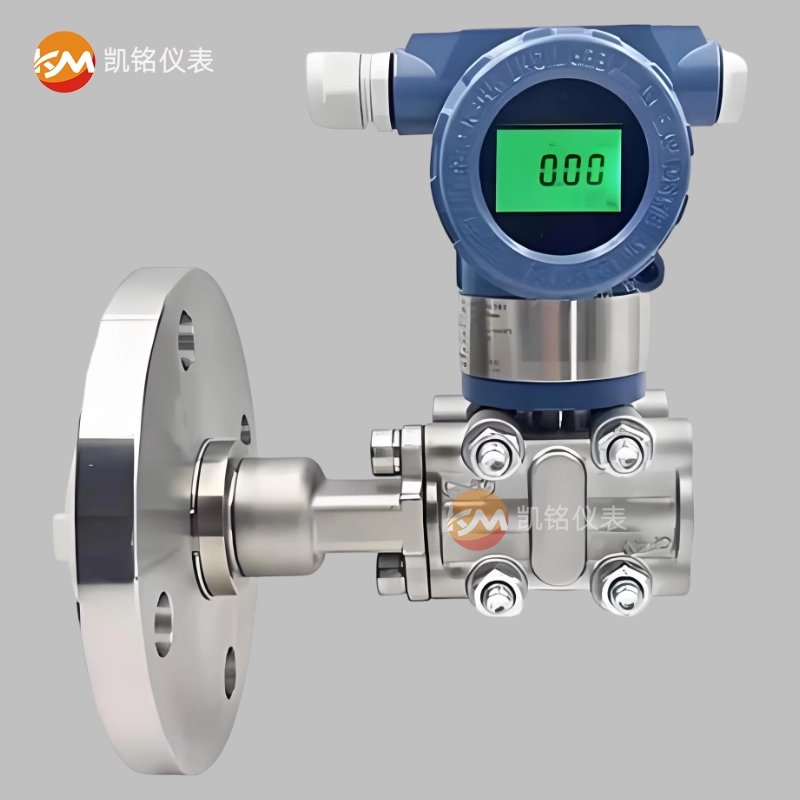

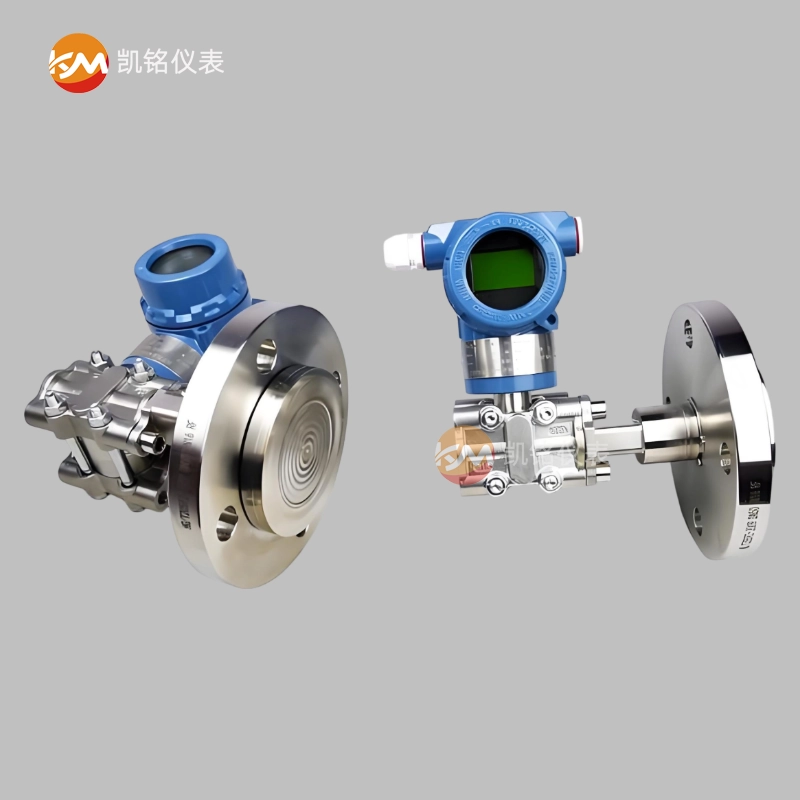

1. 单法兰变送器（敞口常压储罐）
法兰对接储罐底部最低液位取压口，法兰密封面与容器法兰平行贴合，均匀对角拧紧螺栓，禁止单边用力压紧。
膜片朝向容器内部介质一侧，严禁反装、磕碰、划伤隔离膜片。
变送器垂直向下或侧向安装，毛细管自然下垂无急弯、扭曲、压扁，避免悬空受力拉扯。
接线盒朝上防雨，接入 24VDC 电源，屏蔽信号线接地，输出 4-20mA 信号接入控制系统。

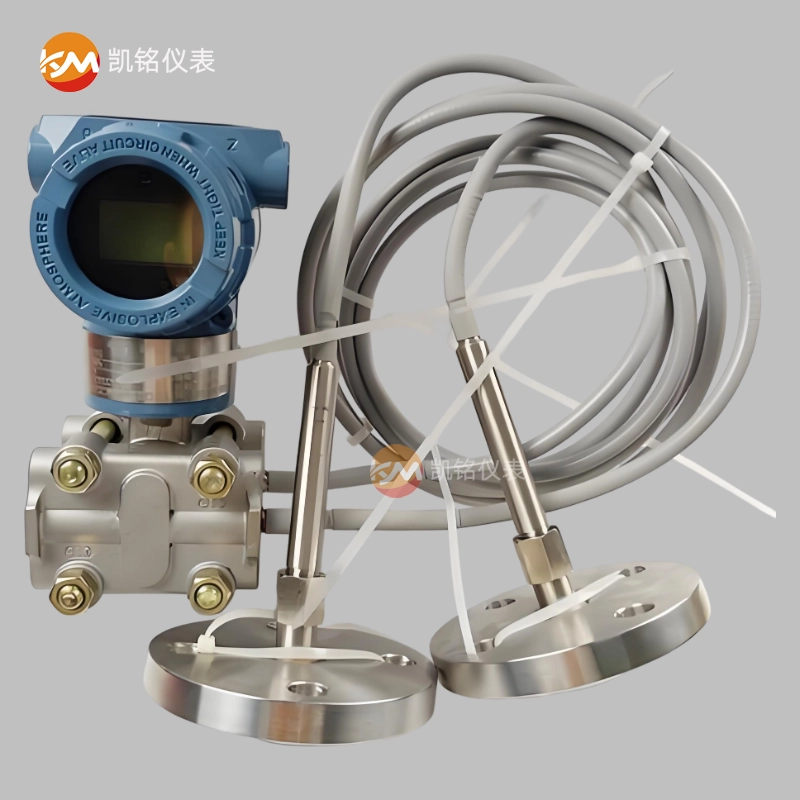

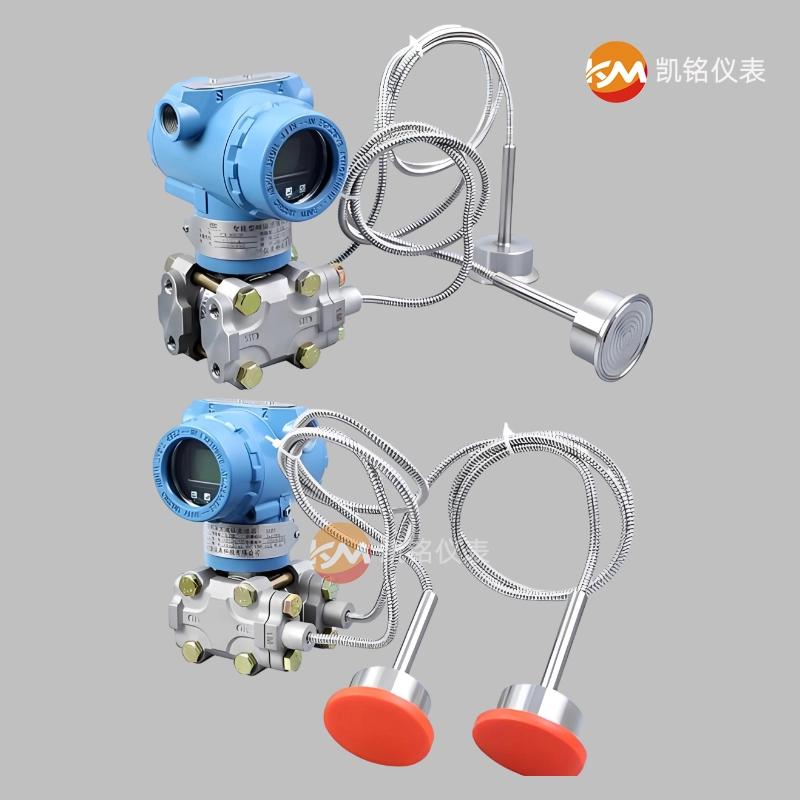

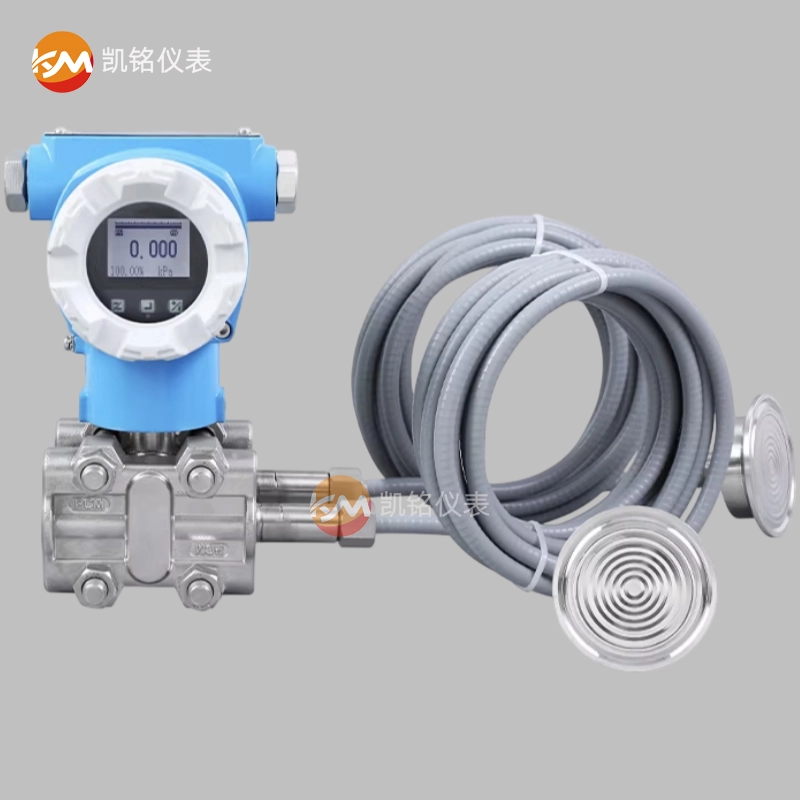

2. 双法兰差压变送器（密闭承压容器）
高压侧法兰安装在容器下部液相取压口，低压侧法兰安装在容器上部气相取压口。
高低压毛细管分开布置，长度尽量一致，避免高低压毛细管温差过大。
保证两法兰高度差与量程迁移值匹配，出厂迁移设置现场无需随意改动。
法兰密封采用配套垫片，严禁加装硬质异物挤压膜片。
二、安装注意事项（工程实用重点）
膜片保护：运输、安装严禁触碰、按压、尖锐划伤隔离膜片；膜片凸出法兰面，安装时不要强行顶压，否则直接损坏传感器。
毛细管要求：弯曲半径＞5cm，严禁折死弯、剪断、踩踏、暴晒；毛细管内硅油不可泄漏，泄漏直接失效。
法兰密封：选用石墨 / 四氟密封垫片，法兰平行对中，对角分次均匀紧固，防止渗漏、变形。
温度与振动：远离高温热源、强振动管道、强电磁干扰；高温介质选用耐高温硅油双法兰。

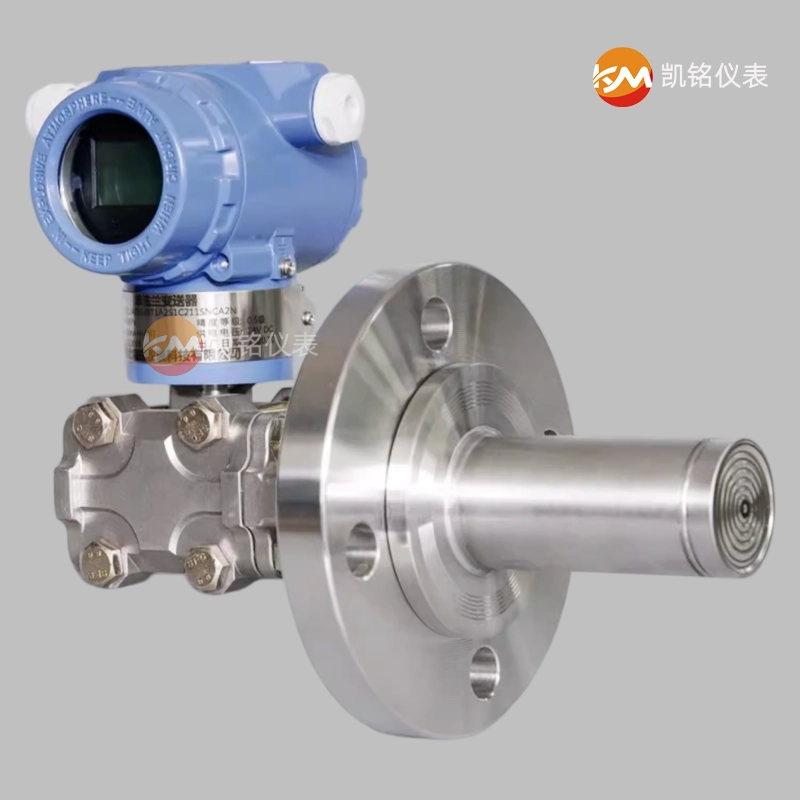

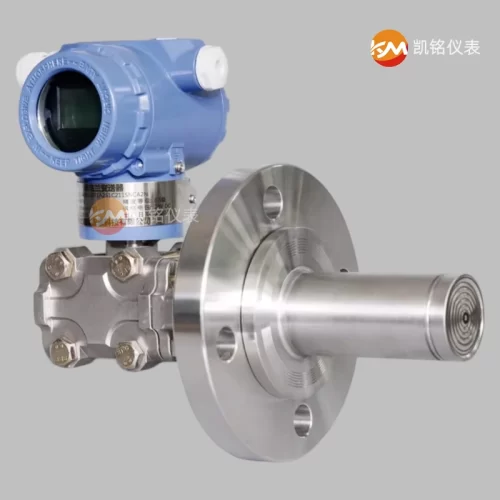

介质适配：粘稠、结晶、泥浆介质选用凸面法兰 / 插入式法兰，防止膜片堵塞结垢；强腐蚀介质选用钽、哈氏合金膜片。
排气排气：安装后确认取压腔无气泡，气相侧无积液，避免液位测量不准、漂移。
电气安全：信号线用屏蔽双绞线，单端接地；防爆场合必须使用防爆变送器、防爆接线盒，严格防爆接线规范。
量程迁移：双法兰出厂已做负迁移，安装完成后禁止随意清零、复位、重新迁移，否则液位显示完全错误。
