蒸汽流量计有什么种类
蒸汽流量计是一种工用仪器，主要用于工业管道中蒸汽介质流体的流量测量，这种流量结构简单，价位适中，测量范围宽广，广泛应用于石油、化工、纺织、供热等需要蒸汽流量计的场合。蒸汽流量计的种类众多，一般常用的有：
1、差压式流量计
差压式流量计结构简单、牢固，性能可靠，使用期长，可使用的温度压力范围广，价格低，不用实流校准，因此是使用最为广泛的一种蒸汽流量计，尤其适合测量高温、高压的饱和蒸汽蒸汽和过热蒸汽；这种流量计的主要缺点是安装较复杂，压力损失大，存在一定的测量误差。
2、涡街流量计
涡街流量计结构简单，不用导压管，测量范围大，压力损失小，一般常用于饱和蒸汽流量测量，不过涡街流量计受温度的限制，通常不能超过300℃，不能用于过热蒸汽流量测量和湿度较大的饱和蒸汽测量。
3、线性孔板差压式流量计
又称弹性加载可变面积可变压头孔板，其流量与差压成线性关系，由于它的量程比可达100：1，很适合流量变化大的测量场合。孔板流量计由于有可动部件，维修较复杂，并且测量时需要对每台仪表用水进行标定流体温度的变化，会产生测量误差。

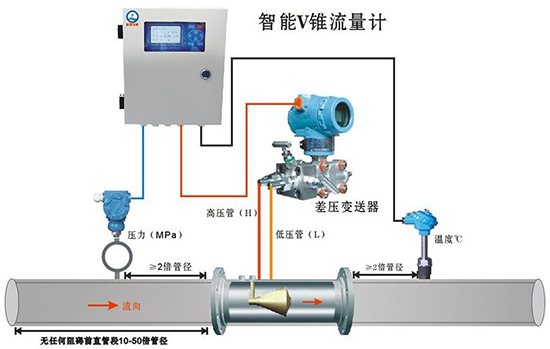

4、V锥流量计
V锥流量计是一种节流式差压流量计，采用边壁逐步收缩节流方式，量程比可达10：1，不怕振动，耐高温高压，可以进行饱和蒸汽和过热蒸汽测量。不足之处在于存在压力损失问题，过热蒸汽测量需要搭配冷凝器，并需要进行温度、压力的补偿。
5、旋翼式蒸汽流量计
这是一种纯机械原理的测量仪表，主要应用于中小企业饱和蒸汽测量中，具有结构简单、牢固、维护量小等优点；不过这种流量计管径的适应范围有限，精度不高，并且只能就地人工抄表，不便于计量管理。
6、弯管流量计
一个具有固定几何尺寸、固定形状的弯头，没有任何附加件和节流件，因此基本没有压力损失，寿命长，耐高温、耐高压、耐振动等；这种流量计对差压变送器的选择要求较高，需要进行温度、压力的补偿。
7、笛形均速管流量计
是基于皮托管测速原理制成的流量计，与测量差压的微差压变送器配套使用，可测量蒸汽、液体、气体的流量，结构简单，安装方便。不过笛形均速管流量计现场安装条件要求高，并且存在易造成流量不稳定的缺点。
以上就是常见的蒸汽流量计的类型，那么这么多类型，蒸汽流量计如何选型呢？
蒸汽流量计种类众多，选择时要注意根据不同的测量要求来选合适的类型，那么蒸汽流量计选型参数有哪些？
1、介质类型：主要看蒸汽是否有腐蚀性，然后选择合适的流量计本体材质。
2、介质温度：根据温度的高低，选择合适的传感器探头，温度范围在0-160℃，160-260℃，260-350℃，分别对应普通、中温、高温探头类型。
3、工作压力：根据压力的高低选择合适的法兰耐压等级。
4、流量范围：需要有效的流量范围，以便选择合适的流量计口径。
5、通讯要求：蒸汽流量计的输出方式有很多种，包括原始脉冲输出、电流输出、电压输出、RS485输出等，根据测量需求选择即可。
6、单位选择：根据介质类型，选择合适的测量单位，根据需求选择是否带温压补偿。
